DIY: The Next Generation

Den har 4 kjerner som hver skal ha mellom 3,2-3,5 v og 700 mA hver. Oppsettet bestemmes av hvordan du kobler kjernene, paralell, serie eller combo. du kan f. eks. kjøre 2p2s og bruke 6,4-7 v og 1,4 A

Audun

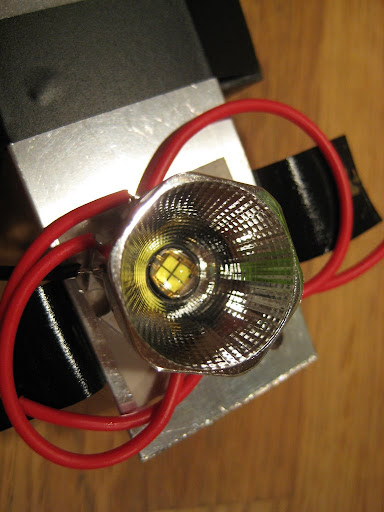

Gjett hva som dumpet ned i postkassen min igår:




Trenger ikke å bestille fra Australia når selskapet ligger i nabolandet Finland vøtt *blunkesmiley*

Etter ørlitte testing i bakgården er konklusjonen: WOW! Fin hotspot og masse strølys. Jeg tror Tesla hadde fått kjørt seg..

Av praktiske årsaker så ble det ingen bilder av selve lyskjeglen, men jeg håper å få testet mot en ARC og en 2009 Wilma snart.

Følg med!

Litt mer utfyllende her:
http://forums.mtbr.com/showthread.php?p=5101671#post5101671

Se der ja! Jaggu...! Hvor lang tid tok det før du fikk tinga dine fra Cutter egentlig?

Audun

Bullshit! Prosjektet har strandet og du har grilla alle diodene!
Jeg KREVER bilder snarest! ;-)

Hvilken finsk sjappe er det du har brukt?

Sikkert denne!

http://www.ledil.fi/

Jepp! De sendte varene forrige fredag, og de lå i postkassen på tirsdag.


Siden folk maser så voldsomt, så får jeg vel somlet meg til å ta et par utendørsbilder ikveld.. *blunkesmiletralala*

Bli sittende!

Da har jeg vært ute å lusket litt i mørket..

Læring: Det er vanskelig å ta bra bilder i mørket uten noe å sette verken kamera eller lyset på. Spesielt bilde nr 2 bærer ørlite preg av dette.

Lyktene jeg brukte var:
- 1 x Cree MC-E + Ledil Boom reflektor på 10 grader, kjørt på 1A
- 3 x Cree XR-E (ikke aller nyeste bin) + 2 x 15 grader og 1 x 9 grader Ledil linser, kjørt på 1A. Denne lykten har jeg brukt som som styrelykt de siste 2 sesongene, og har vært veldig fornøyd.

I bakgården:
3 x XR-E:



MC-E:

(Ja - veldig uskarpt..)


I en park like ved:
3 x XR-E - 2 bilder hvor jeg holdt lykten litt forskjellig:






MC-E:




Spesielt det siste bildet viser hvor avgrenset strålen er - noe jeg mener er en bra ting.
Jeg er ikke helt sikker på om bildene virkelig viser den gode kombinasjonen av spot og strølys, men den er der i virkeligheten.

Det skal sies at MC-E "lykten" har 33% mer lys i teorien enn XR-E lykten, så det må tas med i betraktningen.
Alle bilder er tatt med F = 2,8, ISO = 200 og 1 sekund lukkertid.
Siden jeg brukte et Ixus kamera med dårlig vidvinkel var det faktisk vanskelig å få med hele strålen til MC-E i bildet, siden den er så bred. Hadde jeg hatt skikkelig stativ etc hadde det nok blitt litt bedre.

Neste steg blir å bygge herligheten inn i et hus. Jaggu ser det ut som dette blir en byggetråd allikevel..

1 MC-E lyser mer enn 3 XR-E kjørt på samme strøm? Jøss, har utviklingen gått så mye lengre? Er det samme spenningsfall over dem, eller mer over MC-E?

1 MC-E inneholder 4 stk "LED'kjerner" som er identiske med de som sitter i XR-E diodene. 4 mot 3 derfor gir derfor teoretisk 33% mer lys hvis alle disse kjernene gir like mye lys.

Plasseringen av kjernene i MC-E'n gjør derimot at effektiviten av disse kjernene blir mindre, spesielt ved høy strøm/effekt.
Man får også tak i mer effektive kjerner i XR-E enn MC-e slik at denne 33% teoretiske verdien er noe ganske annet i praksis.


space

Ah, slik å forstå.

1 sekund lukkertid med håndholdt...for å klare det må du vel være stødigere enn godeste 007 for å få noe som likner brukbare bilder ;-)

1/50-1/60 pleier å være smertegrensen for håndholdt...

Men det gir et greit inntrykk! Blir spennende å se det på tur når du er ferdig med bygging !:)

Regner med det er varme du tenker på mtp mindre effektivitet? For det blir varmt. Veldig varmt.

Ved 1A målte jeg faktisk 13,2-13,3V over alle 4 kjernene på MC-E, dvs ca 3,3V pr kjerne. Såvidt jeg vet er dette veldig bra i forhold til standard XR-E, som vel ligger rundt 3,5V.

Tok et par nye bilder for å prøve å vise forskjellen litt bedre:

3 x XR-E:


MC-E m/Boom:


'nuff said!

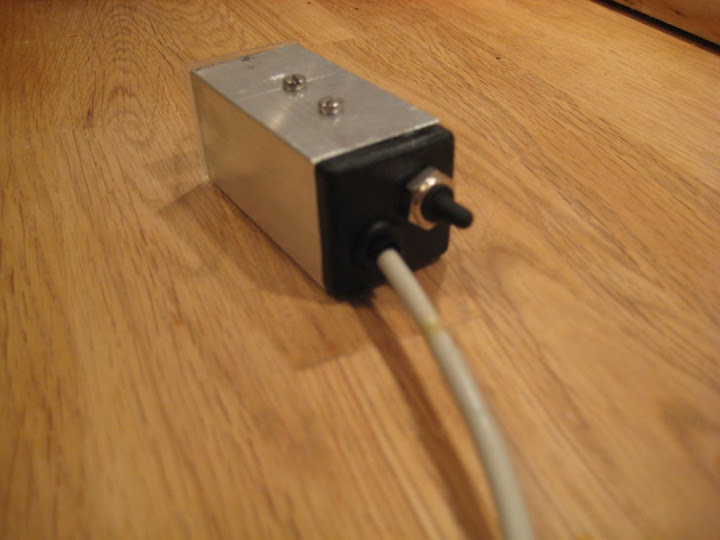

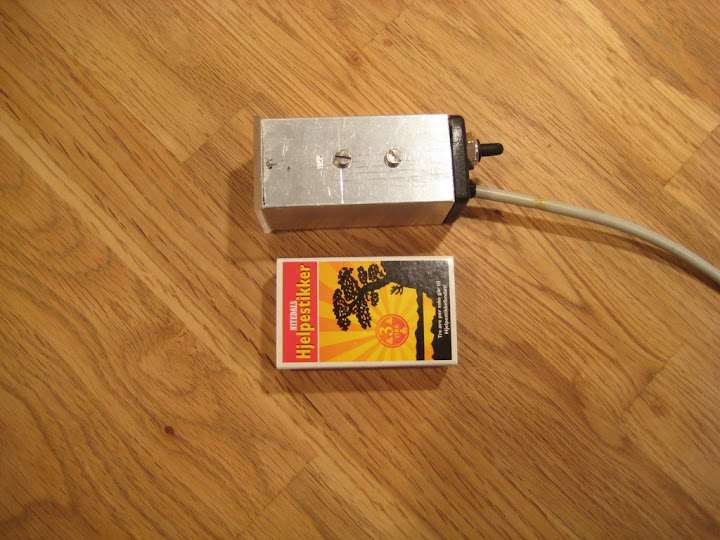

Litt bygging ble det allikevel.. Byttet ut innmaten på en single Seoul P4 lykt med driver fra dealextreme.

Jeg koblet MC-E LEDen med 2 strenger i paralell, hver streng med 2 kjerner i serie. Dette drives av en 1000mA Buckpuck. På full guffe får hver kjerne 500mA, og lykten trekker ca 6,5 (4*3,25*0,5) watt.










Håper jeg får brukt denne til litt skigåing på kvelstid i vinter. Til sykkelbruk kan jeg enten bruke L&M hjelmfestet, eller bare stroppe lykten fast midt oppå hjelmen som jeg har gjort med hell med de andre DIY-lyktene mine.

Min sikkert ikke veldig nøyaktige kjøkkenvekt sier at lyktehodet veier ca 80 gram.

På full guffe lyser den i teorien 4t og 15min med et 14,8V 2,2Ah batteri.

Ifølge databladet på LEDen (M-bin) så skal den gi ca 580 lumen på full guffe. Sammen med Boom reflektoren så tror jeg dette blir lumen med ganske høy kvalitet, ref test-bildene tidligere i tråden.

Det jeg er litt spent på nå, er hvordan denne er sammenlignet med Lupine Tesla.
