DIY-lys: 3 x Seoul P4 og 1 x Seoul P4

Det har blitt et par nyskapninger på lykte-fronten i høst, en hodelykt til bruk på sti og en lykt til bruk til og fra jobb.

Førstnevnte:
- 3 x Seoul P4 U-bin fra dealextreme.com
- Cooltape pads fra dotlight.de for å feste diodene til firkant-profilen
- 3 lysnivåer (full pupp, pupp og mekke-lys)
- 700mA Buckpuck 3021 strømregulator
- 2 x 15 grader og 1 x 6 grader Carclo-linser fra dotlight.de
- Mini Tamyia ledning-kontakter
- Ledninger/skruer etc fra Clasern og Elfa
- Ytre mål: 30 x 50 x 90mm
- Vekt: ca 150 gram uten batteri

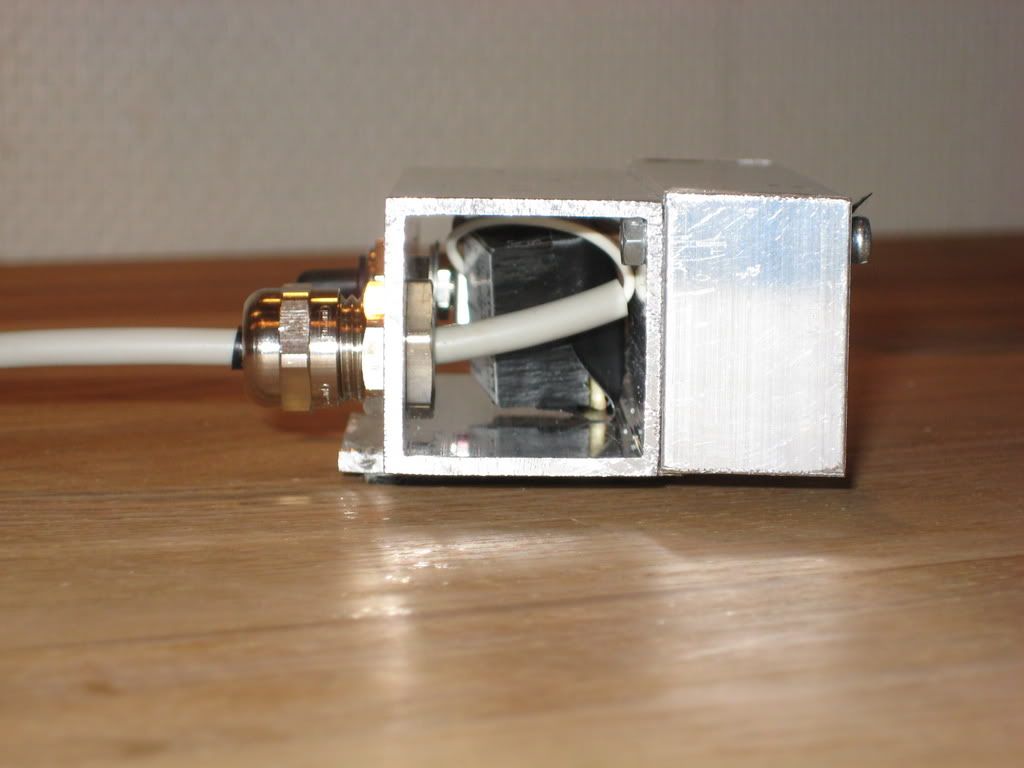

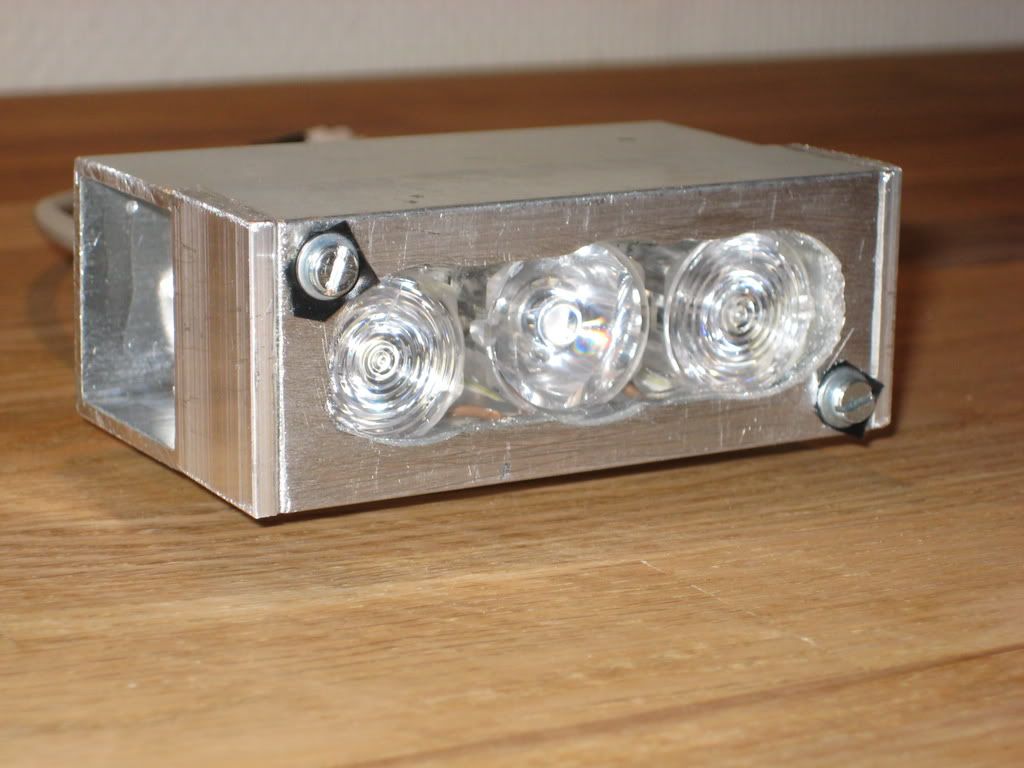

Da jeg lagde denne hadde jeg bare 2 x Seoul tilgjengelig, og har ikke prøvd den etter at jeg satt inn den siste dioden. Men den var helt OK med kun 2 dioder, så den funker nok fin-fint som den er nå. Diodene er festet på en 30 x 30mm firkantprofil med en U-profil over for å beskytte mot elementene. Elektronikken ligger inni firkantprofilen.

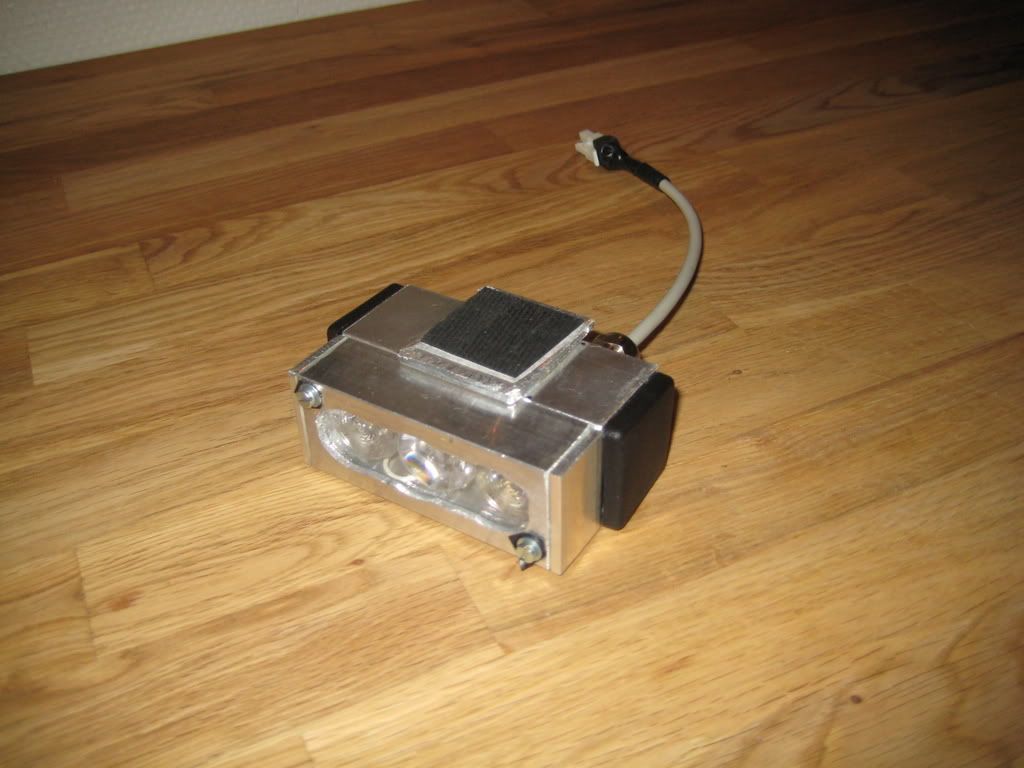

Den svarte firkanten på bunnen av lykten er gummi, så lykten ikke skal skli rundt oppå hjelmen.

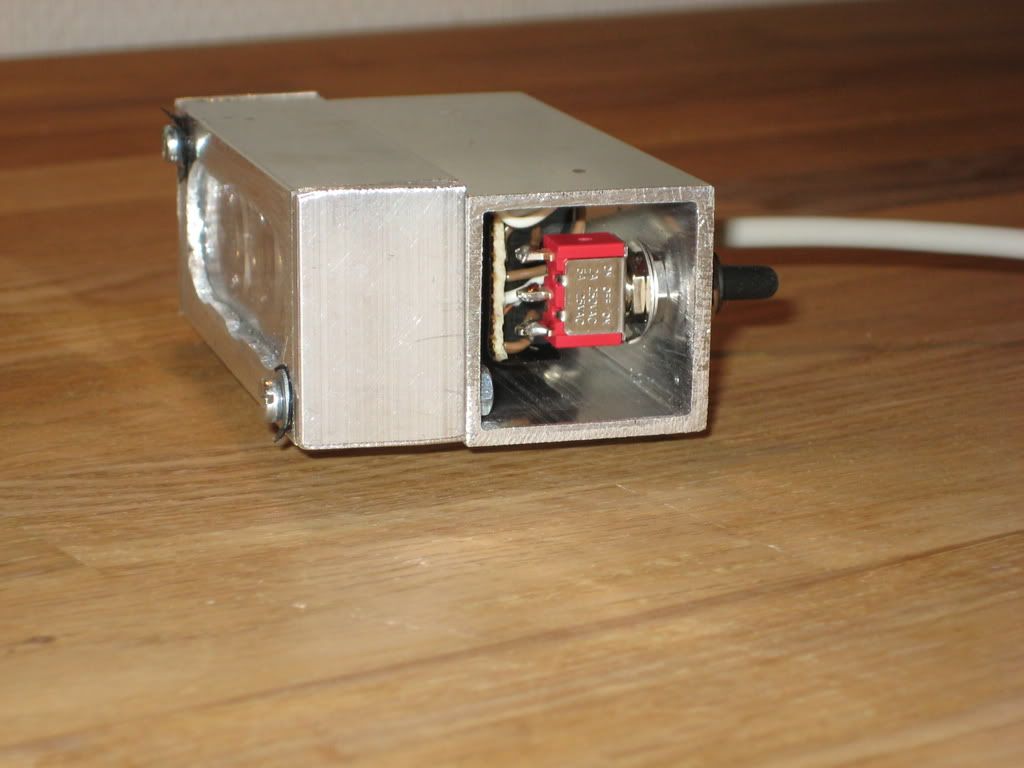

Dimmingen gjøres ved å endre motstanden mellom 2 av pin'ene på Buckpucken. Med en versjon av Buckpucken følger det med et potmeter på 0-5000Ohm, men jeg brukte en av-på-av bryter fra Elfa for å regulere lysstyrken i 3 nivåer.

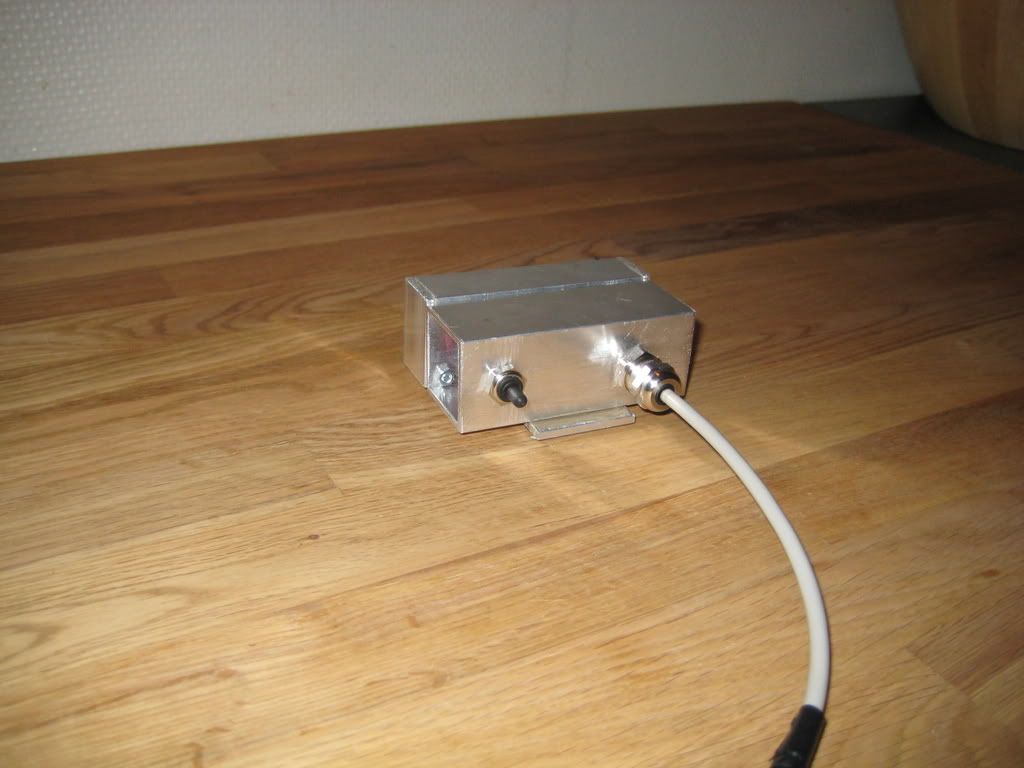

Bilder:

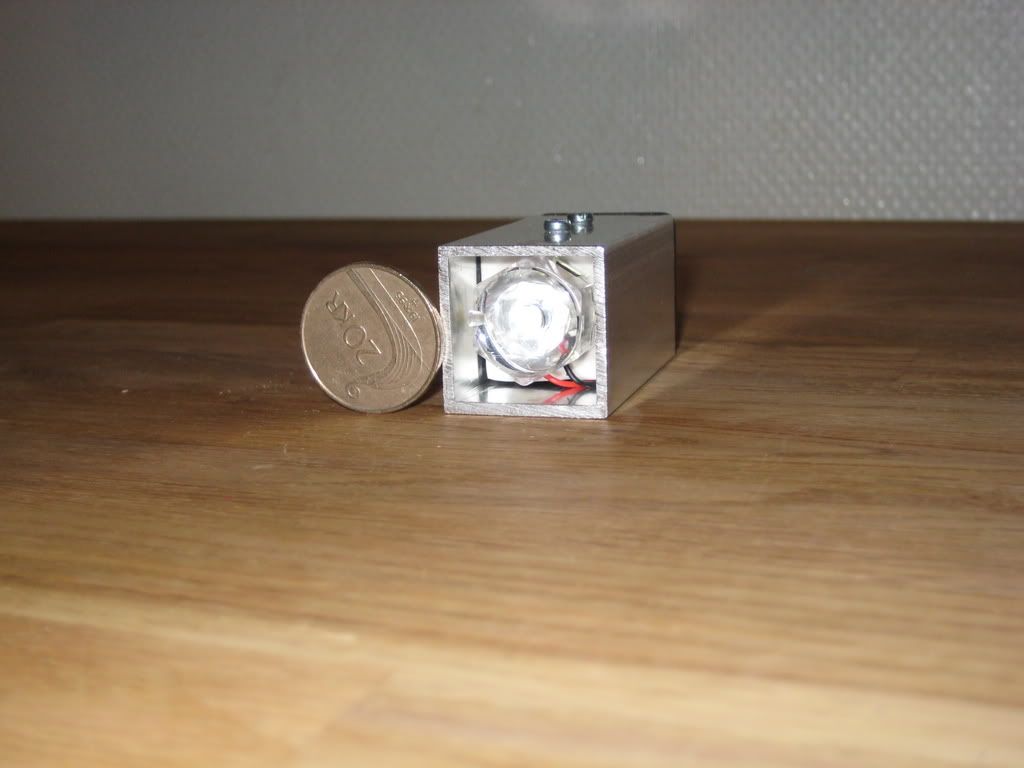

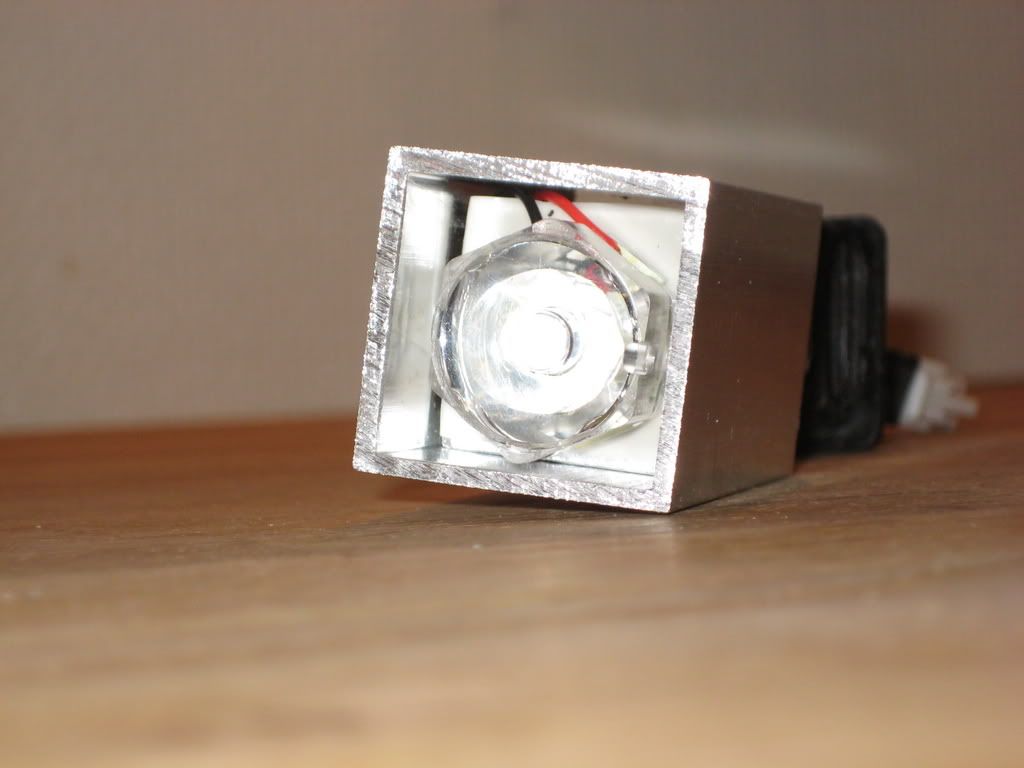

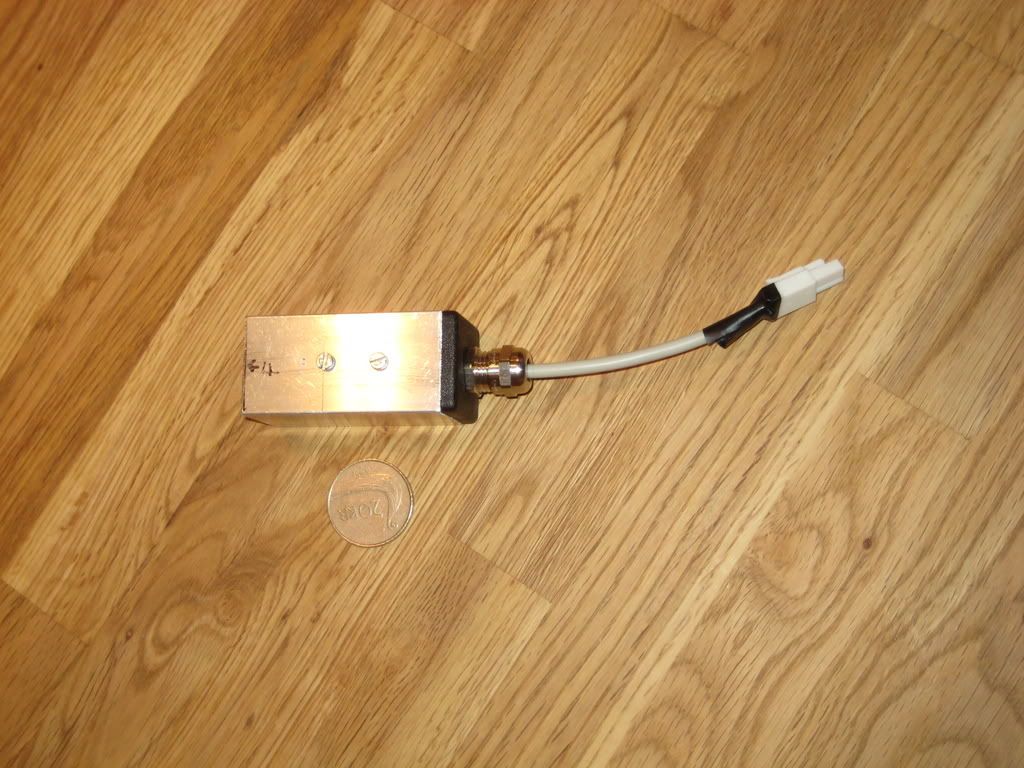

Pendlelykten:
- 1 x Seoul P4 U-bin @ 800mA fra dealextreme.com
- Cooltape pads fra dotlight.de for å feste diodene til L-profilen
- Kun ett lysnivå
- 800mA strømregulator fra dealextreme.com
- 6 graders Carclo linse fra dotlight.de
- Mini Tamyia ledning-kontakter
- Ledninger/skruer etc fra Clasern og Elfa
- Ytre mål: 30 x 30 x 65mm
- Vekt: ca 80 gram uten batteri

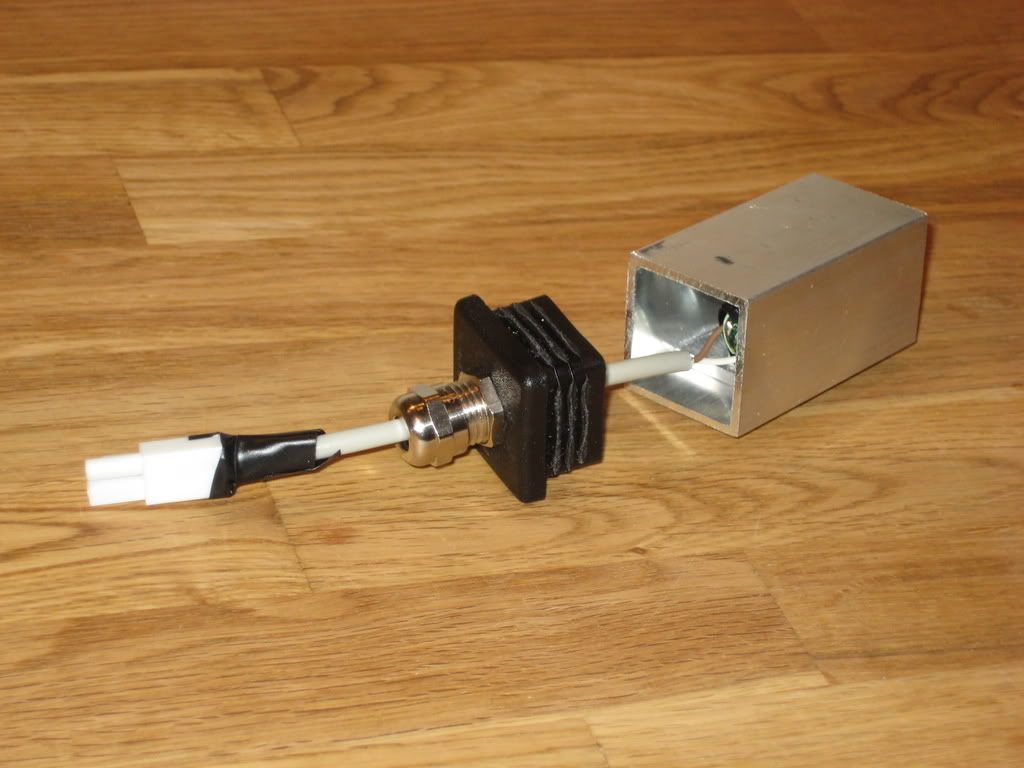

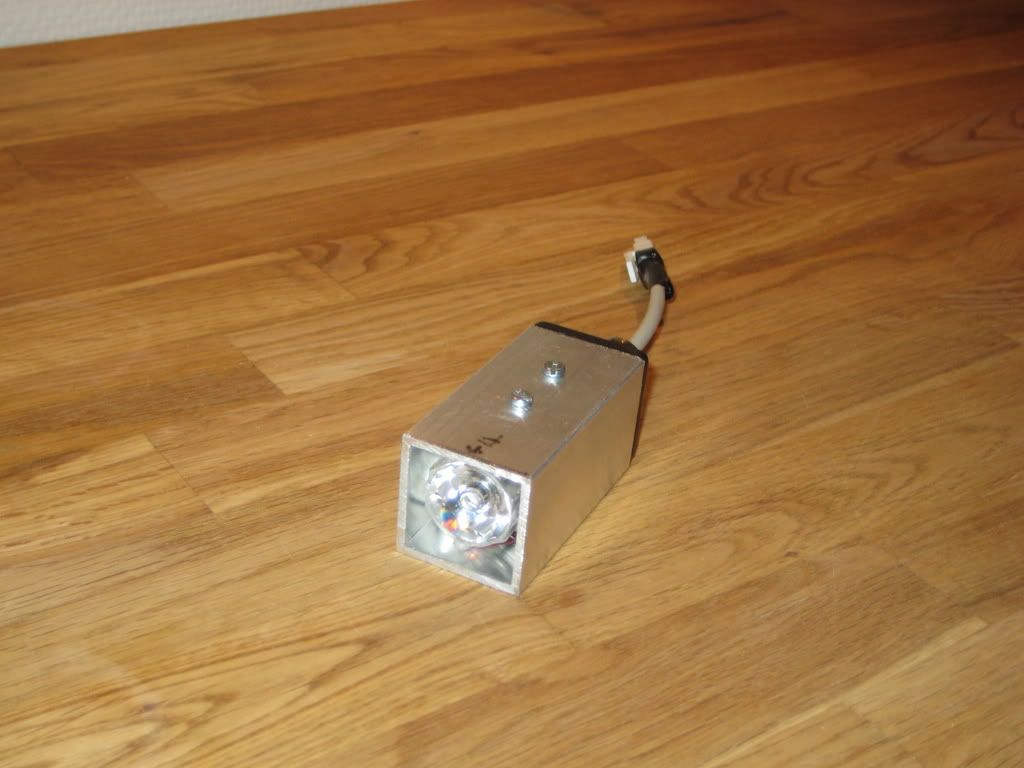

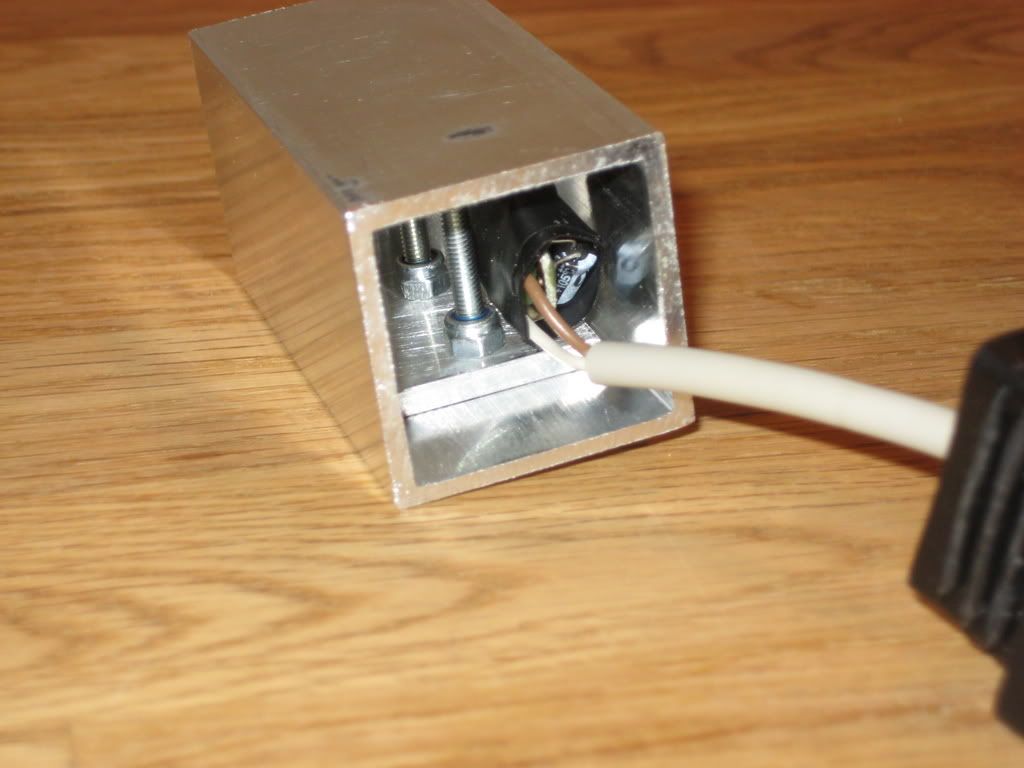

Dioden er festet på en L-profil som er skrudd fast med de to skruene. Etter et par minutter er utsiden av huset godt og varmt, så varmeledningen tror jeg funker som den skal. Jeg har ikke prøvd denne på sykkelen enda, men den er nok overkill for sykling til jobben. Jeg lyser fint opp en husfasade ca 100m bort. Iom at jeg kun behøver å skru opp de to skruene som holder L-profilen for å bytte linse kan det hende jeg skifter til en litt videre linse etterhvert. Jeg skal også epoxyfisere plexiglass på fronten for å gjøre den regn-tett.

Bilder:










[img]http://i2.photobucket.com/albums/y8/denlengste/sykkel/lys/IMG_1699.jpg[/img]

[img]http://i2.photobucket.com/albums/y8/denlengste/sykkel/lys/IMG_1701.jpg[/img]

Utsøkt hjemmemekk, mister M!

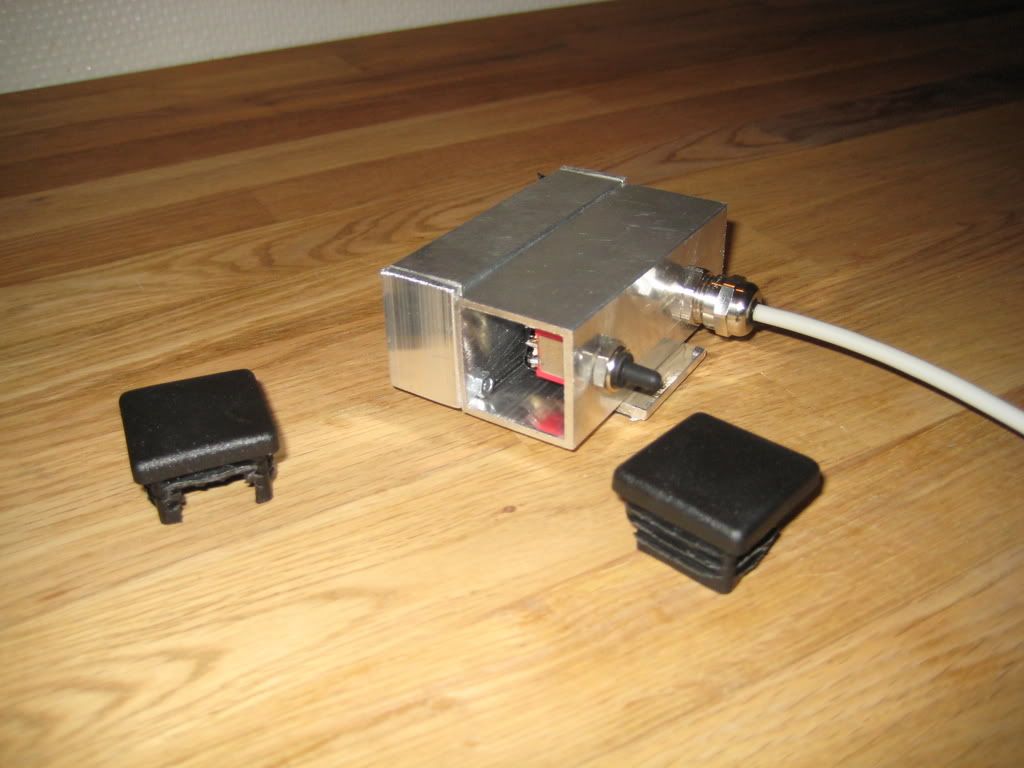

Alu-profiler med endepropper var da ingen dum idè,
tør jeg spørre hvor du har rekvirert slikt?

Snertent!
Litt inspirasjon til putling er ikke av veien. Får se om jeg kommer i gang med noe over på nyåret.

LarsB

Pluggene kjøpte jeg hos Astrup Maskin på Grorud, her har jeg også kjøpt alt metallet. Det var faktisk det eneste stedet jeg fant hvor de hadde godt utvalg i ymse alu-profiler.

Trippel-lykten ser ganske hjemmemekk ut synes jeg, så neste lykt jeg evt lager blir med samme prinsipp som pendler-lykten. Jeg synes det gir en ryddigere look.

Takktakk!

Festing til hjelm gjør jeg med en stropp (har glemt å laste opp bildet ser jeg nå), det er der den svarte gummilappen på undersiden kommer inn i bildet for å hindre at lykten sklir rundt så mye. Til styremontering har jeg kjøpt noen "kit" fra Cateye som kan skrus på lykten og festes på styret med hurtiglåsing. Batteriet har jeg hhv i sekken og under stemet.

Så lenge jeg ikke sykler i øs pøs regn så tror jeg de kontaktene jeg har brukt funker fint. Jeg syklet med en DIY-lykt med samme kontakter omtrent hele fjor vinter og det funket fint som bare det.

Lysbilder får komme litt senere..

Her ser sees nevnte cateye-monterings-dings på en tidligere lykt

Spennende prosjekt!

Driver med det samme, versjon 2 for min del nå. Har hatt en lykt med 3x3w luxeon leds, og i v2 vil jeg gå for seoul sine p4 eller noen fra cree da disse ser ut til å gi endel mer lys.

Lurer på hva slags batterier du bruker, har selv brukt li-ion batterier fra ymse elektronikkutstyr som jeg har splittet og nå lader på modellflylader.

Hva kontakter angår tror jeg du ikke skal bekymre deg for om de blir våte, erfaringer med ferskvann tilsier at man kan dyppe hele kontakten nedi, og at ting fortsatt virker.

Har kjøpt 2 stk 14,8V 2000mah li-ion pakker + lader fra www.batteryspace.com. Disse gir 2,5 times lys med 3 dioder på 1A, og er bare litt større enn 4 AA-batterier.
Har sett at det er noen dårlige erfaringer ute og går med batteriene herfra, men jeg har ikke opplevd noe hittil.

Bra arbeid! Selv er jeg så lat at jeg bruker strips

Har du planer for neste lykt? Jeg fann tilfeldigvis denne linsa på elfa, og tenkte den må være perfekt for å oppgradere diodelykta mi.

Noen som vet om det går ann å drive 6 Seol-dioder med en standard driver på 1000mah ved å paralellkoble to og to dioder? Vil det gi mye bedre lys enn 3?

Hvor kjøper du de batteri-pluggene forresten?

__
Knut M
"Do not look directly into beam with remaining eye!"

Stort sett overalt hvor det selges fjernstyrte biler i hvert fall. Small Size på Lilletorget f.eks.

Det anbefales ikke å drive dioder i paralell. Såvidt jeg har skjønt er dette pga at diodene ikke har helt like elektriske egenskaper, og denne ulikheten vil etterhvert gjøre at den ene får mer og mer strøm og den andre mindre og mindre.
Da ville jeg heller prøvd å ha to drivere i paralell og ha 3 dioder i serie pr driver. Så kan du heller kjøre hver driver på feks 500mA.

Mini-Tamiya kontaktene kjøpte jeg billig på eBay.

Hvis det er meg du spør om planer for neste lykt så har jeg egentlig spikret den, men hvem vet når v3 kommer?

Jeg har altså sendt tegninger på lyktehus til produksjon, den blir med 3x seoul p4 eller cree dioder med en triple holder fra dotlight.

Den holderen du linker til er jo for 7 dioder, så helt hva du skal gjøre med den siste vet jeg ikke, annet enn at den kanskje kan brukes som ett nærlys/mekkelys/nødlys? Uansett vil det jo gi enormt mye lys, og det er ikke utenkelig at jeg lager en slik en utpå våren

Spennende! Kom gjerne med bilder av designet ditt! Hvor mye koster det å få laget lyktehusene?

Her er iallefall lyktehus v1.



Hva det koster å få laget de aner jeg faktisk ikke.. Har fått noen til å lage de for meg gratis så langt

Spennende! Skal du ha både dioder og elektronikk oppi den "bøtta", eller har du elektronikken et annet sted?

Jeg har ikke gitt opp Magnus!
Etter Jul er det mulighet for mer research.


E

Bra! Jeg tror vi kan være "on to something"

Jeg har hatt all elektronikken sammen med batteriene i en liten sykkelflaske.. Ved skader på ledning/kortslutninger vil dermed ikke overledningen bli større enn strømstyrken som regulatoren tillater..

Noen som har peiling på hvor en får tak i slike aluprofiler i Bergensområdet?

Vet ikke Bergen, men har i Trondheim er ikke lett. Har kjørt rundt og spurt på Bygger'n, OBS bygg, o.l. og ingen visste. Til slutt ble jeg sendt til en miljøstasjon, og jeg fann firkantet "rør" som jeg fikk hel gratis. Men jeg vil ikke gi meg ennå, jeg skal prøve to andre steder til.

Enrique

Får kjøpe en gardintrapp og demontere den
