mitt DIY LED prosjekt

ok, etter å ha gått rundt med planer om å lage en DIY-lykt siden ifjor vinter en gang, skjer det endelig ting.

den er ikke ferdig, så dette er bare min plan for innpakningen. etter å ha grublet på dette en stund har jeg skjønt (som sikkert mange andre) at det er innpakningen som er utfordringen når det gjelder lys med høy-effekt dioder.

without further ado:

deleliste:

kjøleribbe 75-622-18 fra ELFA
K2 emitter fra dotlight
linseholder fra dotlight
linse fra dotlight
konstantstrøm-kilde fra dotlight
plexiglass fra clas
ymse aluminiumsprofiler
festeanordning fra cat-eye
ymse silikon, skruer og epoxy

bakgrunn: siden luxeon-dioder blir veldig varme og er mer effektive jo kaldere de er, tenkte jeg det var lurt å montere dem rett på en kjøleribbe. funksjon foran form altså.

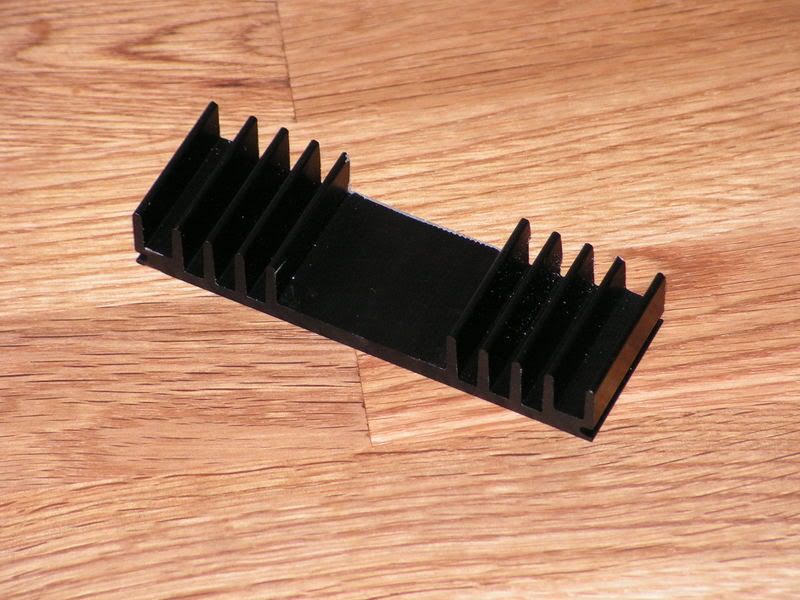

avsaget kjøleribbe, 3 x 9 cm:

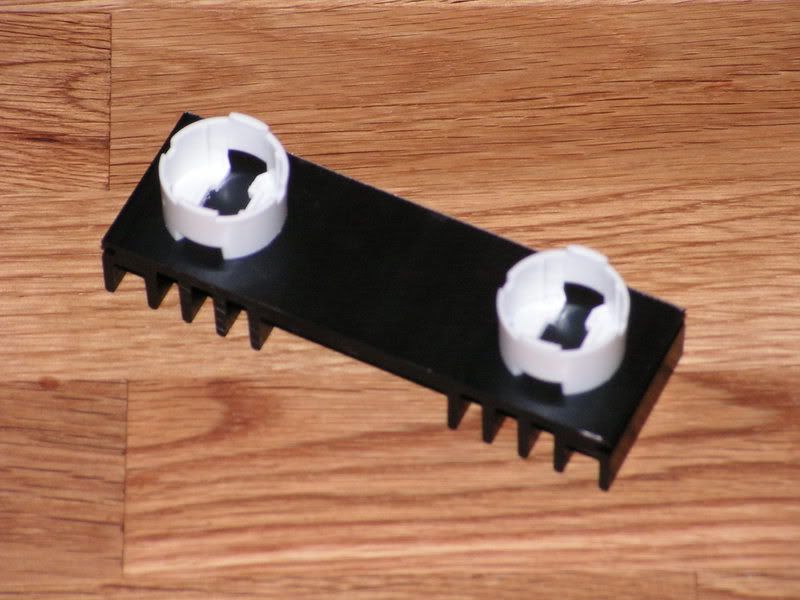

sånn skal diode-holderene stå(disse har en flat bunn som jeg tror egner seg ypperlig til å bli epoxy'ert fast på kjøleribben):

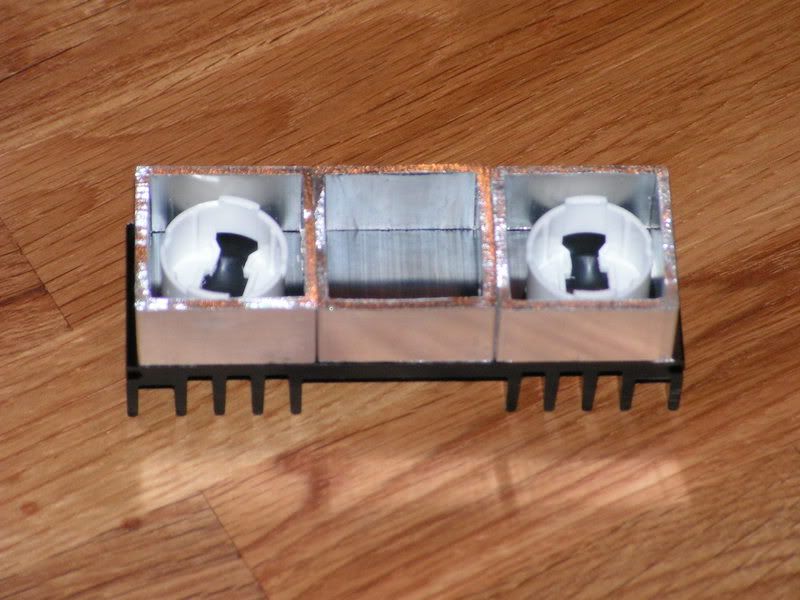

med innpakning (hvis jeg skal ha diode i den midterste må jeg plassere strømkilden i en "boks" bak kjøleribben, ellers får strømkilden plass i midten):

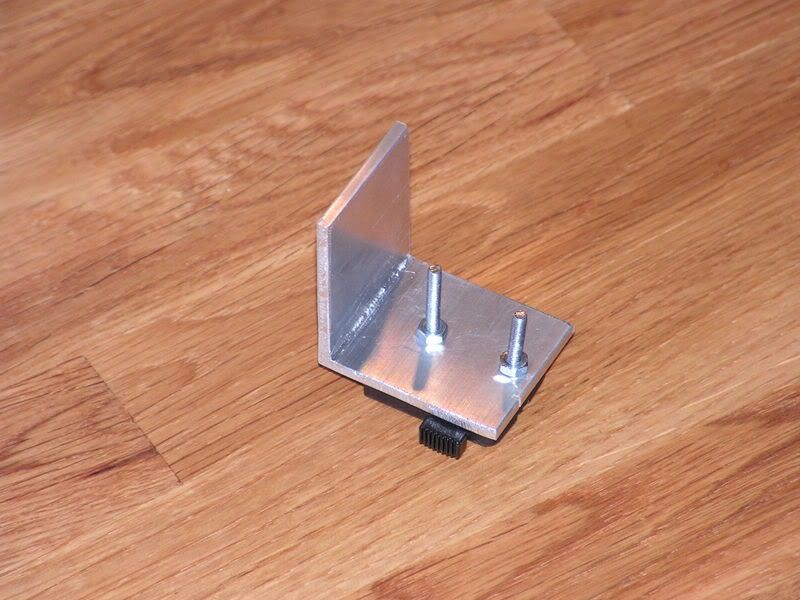

festeanordning, skrått bakfra:

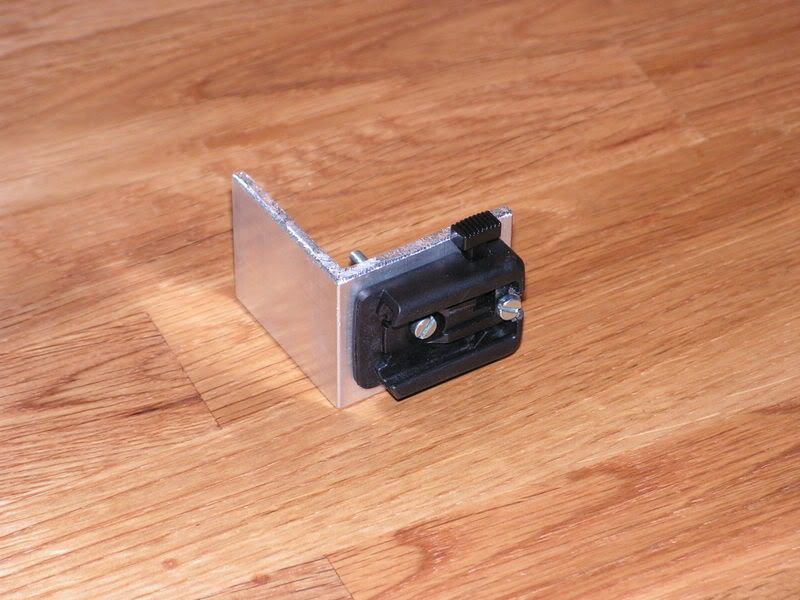

undenifra:

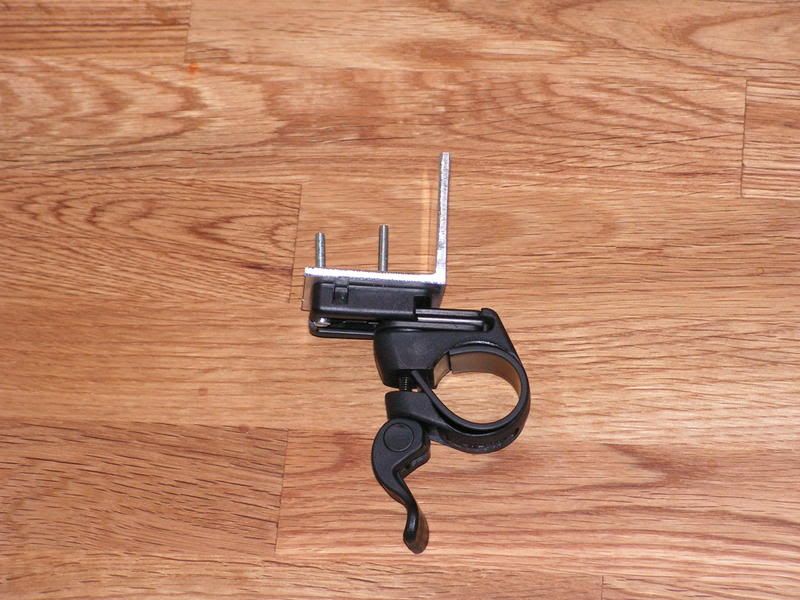

fra siden, med "mounting bracket":

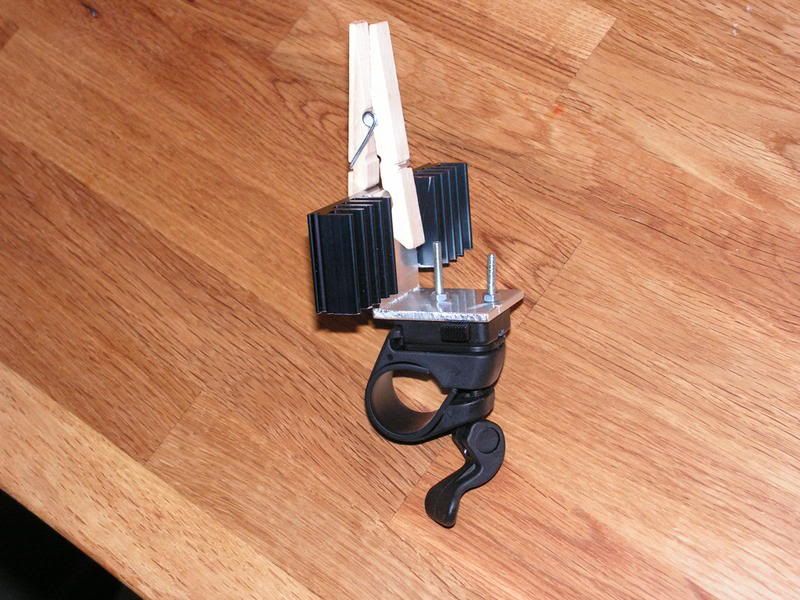

hele greia skrått bakfra(legg merke den high-tech klesklypen. i den ferdig versjonen skal jeg ha en klype med titan-fjær):

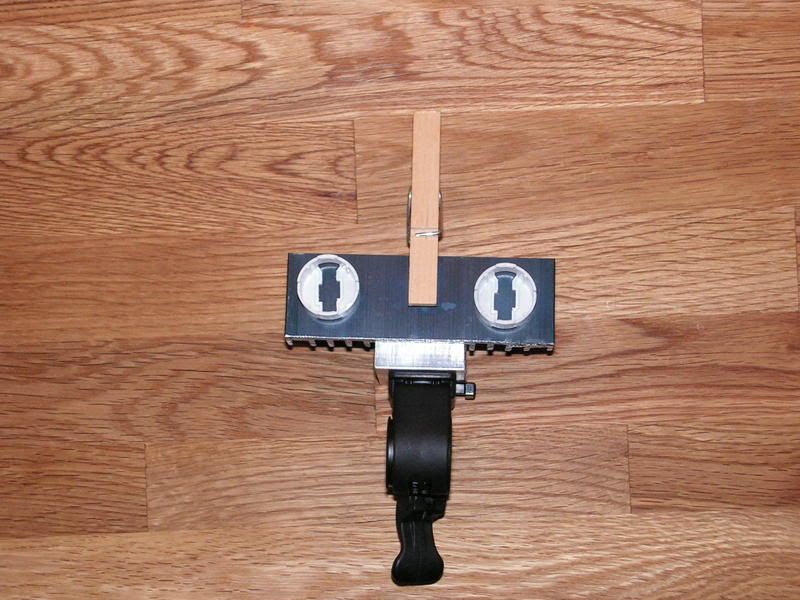

rett forfra, uten "innpakningsboksene":

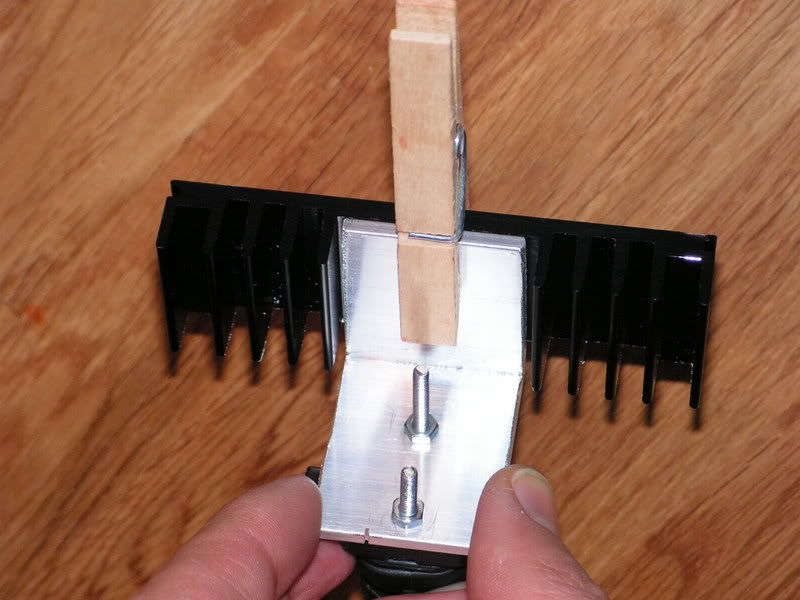

ett til, bakfra:

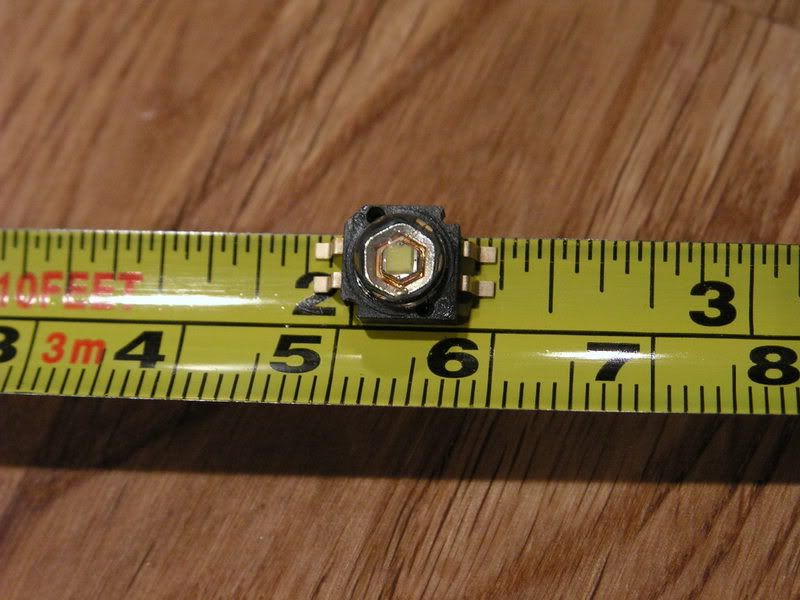

det er ikke størrelsen som teller:

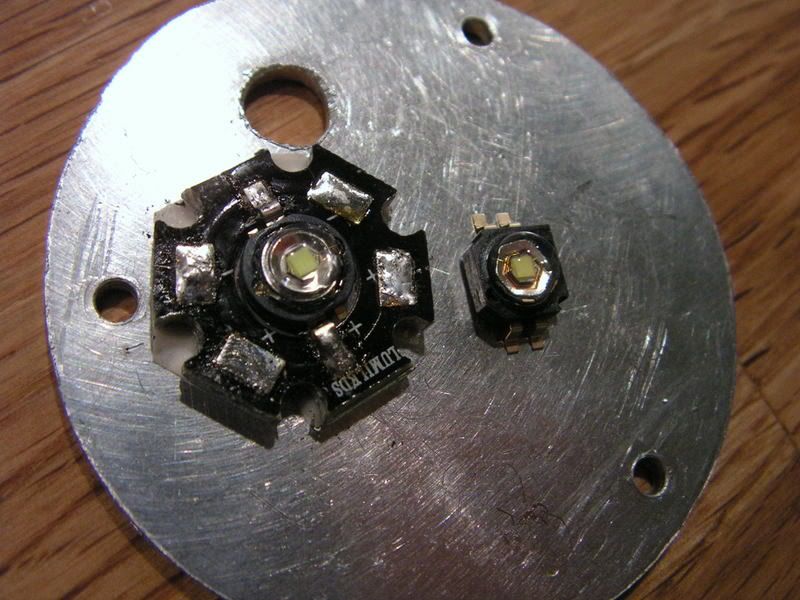

sammenligning mellom en luxeon K2 emitter og en luxeon III star:

[img]http://i2.photobucket.com/albums/y8/denlengste/sykkel/lys/PICT0144.jpg[/img]



jeg håper jeg får loddet, skrudd og limt litt en av de nærmeste dagene, slik at jeg kan presentere det endelige resultatet <img src="/forum/arena/images/graemlins/laugh.gif" alt="" />

spm? kom med dem <img src="/forum/arena/images/graemlins/yes.gif" alt="" />

Det der med å lage et tett rom til hver av diodene og ha kjøleribba i friluft var slettes ikke dumt. Dette kommer jeg nok til å kopiere <img src="/forum/arena/images/graemlins/smile.gif" alt="" />

Klarer den KONLUX driveren å drive to K2-emittere på 5.7 watt?

Tøft design. Det skal jeg jammen prøve å etterligne når jeg får piska meg selv til å gjøre noe furnuftig :-P
Bare et par ting: får du god nok kontakt mellom diodene og kjøleribba sånn som det står? Du må jo ha et eller annet som har direkte kontakt med begge deler og som er varmeledende for å få kjøling.

Hva slags strømkilde bruker du? Noe hyperlett, eller billig bly fra den lokale batteributikken?

LJ

Et lite tips på strømkildefronten: jeg bruker batteriet til den oppladbare drillen min, 12V 2.6AH NiMH, for å drive Henrik-lykta. Holder bra for meg siden den er backup-lys. For en LED-lykt burde det kunne holde. Har man to (som jeg har) kan man koble dem i serie hvis man trenger høy spenning, eller parallell om 12V er nok men man trenger lengre batteritid. Jeg kontaktet den lokale drill-pusheren og fikk en defekt lader som ble klippet ned til en hendig batterikontakt.

det er spenningen som er begrensningen på driveren. batteriet jeg skal bruke er et nimh på ca 16,5V, så da går det akkurat (håper jeg) med 3 K2'er. hver K2 har et spenningsfall i underkant av 4V. ved 1A trekker de da i underkant av 4W hver.

for å få dem til å trekke 5,7W må du ha en 1,5A strømkilde. jeg kjører med 1A.

jeg skrev det ikke over, men K2 emitterene må BÅDE ha varmeledning OG være elektrisk isolert mot underlaget. det håper jeg å få til ved å bruke noe sånt:

Cooltape pads

strømkilden er en konlux som jeg linket til øverst.

Noen grunn til at du valgte en linse med 6° ?
Blir ikke denne litt smal?

du har helt rett - for styremontering blir det nok for smalt! det var bare et eksempel, og jeg har linser med 15 og 25 grader liggende også. må nok eksperimentere litt for å finne ut hva som gir best kombinasjon av bredde og lengde på strålen.

På mine linser er spredningen oppgitt avhengig av lysfarge. Tror det var 8 grader ved rødt lys og 10 grader når man brukte hvitt lys. Mine skulle da bli 10 grader og uten å ha prøvd det på sykkelen så det helt greit ut med 10 grader.

Ahh, nå forstår jeg. Jeg må altså kjøpe en driver som leverer 1500mah
konstant strøm for å få full effekt.

Ser det er halv pris på K2-emittere på dotlight.de nå, så det er faktisk mulig å skaffe hele delelista di fra dotlight under tollgrensa! Selv klarte jeg ikke å motstå fristelsen <img src="/forum/arena/images/graemlins/blush.gif" alt="" />


Billig frakt også, 50 kroner med DHL.

K2 er billig nå ja <img src="/forum/arena/images/graemlins/laugh.gif" alt="" />

MEN:

1500ma:
effekt 5,78 watt
lys 130 lumen
==> 130/5,78=22,5 lumen pr watt

1000ma:
effekt 3,72 watt
lys 100 lumen
==> 100/3,72=27 lumen pr watt

altså får du mer lys pr watt med 1000ma, i tillegg til at batteriet ditt tømmes fortere med 1500ma.

I tillegg tror jeg man får problemer med å håndtere varmen om man nærmer seg 6W pr diode. Jeg ble litt overrasket over hvor mye varme de genererte ved 1000mA.

Med andre ord kan man kjøre 3 LED'er på 1000mA og få 15% mer lys med ca samme effekt i fht. 2 LED'er kjørt på 1500mA (300 lumen/11,16 watt vs 260 lumen/11,56 watt).

Jau. Jeg bestilte først 1500mA-konstantstrømkort fra dotlight for å bruke sammen med to emitter, men har nå forandret til 1000mA og tre emitter. Dessuten forsøker jeg med 15 graders linser. Lykta skal på styret sammen med en niterider, og på hodet har jeg en mila-lykt. Tror det blir ganske lyst i skogen, gitt. <img src="/forum/arena/images/graemlins/laugh.gif" alt="" />

Batteriet mitt blir på 14.4V/4.5A. Satser på at det holder.

Edit: Korreksjon. På hodet har jeg en hjelm, og på hjelmen har jeg en mila-lykt.

det ser ut som om K2 og luxeon kan bli ganske akterutseilt her:

http://www.cree.com/products/xlamp.asp

70 lumen/watt og opptil 160 lumen ved 700mA. DA snakker vi lys <img src="/forum/arena/images/graemlins/laugh.gif" alt="" />

Apropos hjemmemekking: Det er et firma som selger ferdige flaskebatterier på Ebay. 13,2V 5Ah NiMh for skarve femti dollars. Med lader! Billigere enn det klarer du ikke å lage sjæl.



http://tinyurl.com/y3hzpx

T

13,2V kan i verste fall bli knapt om man bruker tre dioder. Jeg kjører med 5 dioder og bruker et batteri på 22,2V.

Aha. For oss som kjører konvesjonellt, så er jo ihvertfall detta perfektemondo!

T

Det kan jeg være enig i...

Vil ikke et 13,2V-batteri gi endel dårligere levetid på 12V halogenpærer? Det er vel slik at lysstyrken øker raskt og levetiden synker raskt når man går opp i spenning. Eller utgjør det i praksis lite?

Produsentene hevder at å øke spenningen vil redusere levetiden drastisk ja. Spørmsmålet er hvor vidt det er viktig for vårt bruk. Mange av pærene er jo oppgitt til en levetid på 1000 timer, om man halverer dette er jo det noe de fleste kan leve med...

Det utgjør lite. De fleste produsenter med 12v pærer kjører 13,2v batterier.

T

Det er bra. Kjenner noen som kan ha nytte av et slikt batteri. <img src="/forum/arena/images/graemlins/smile.gif" alt="" />

Hei Langen!
Lyser det med 3 K2 på 16.5v?

det lyser ihvertfall med 2 <img src="/forum/arena/images/graemlins/tysker.gif" alt="" />

en liten utregning viser(antar 1000mA):

3 x K2 = 3 x 3,72V = 12V (for å ta litt hardt i)
konlux strømkilde = 2,5V
= 14,5V

==> så da har du ca 2V "til overs". mao: det bør gå!

Hva blir prisen på hele prosjektet? Skal ha prosjekt på skolen i data og elektronikk timene, så dette kunne kanskje vært aktuellt..

Har bestilt 4 k2, 6 div. linser m/holdere samt kjøletape og konstantstrømkilde.Med frakt like under 500. Så må du ha kjøleribbe og batteri

da er den ferdig! ganske ghetto-style i utseende, men jeg tror funksjonen er veldig bra, spesielt kjølingen. jeg var litt bekymret for at cool-tape padene ikke skulle lede nok varme fra diodene til kjøleribben, men den blir ganske fort varm, så det tror jeg er ok.

har ikke testet enda, men kommer med en rapport så snart det er gjort.

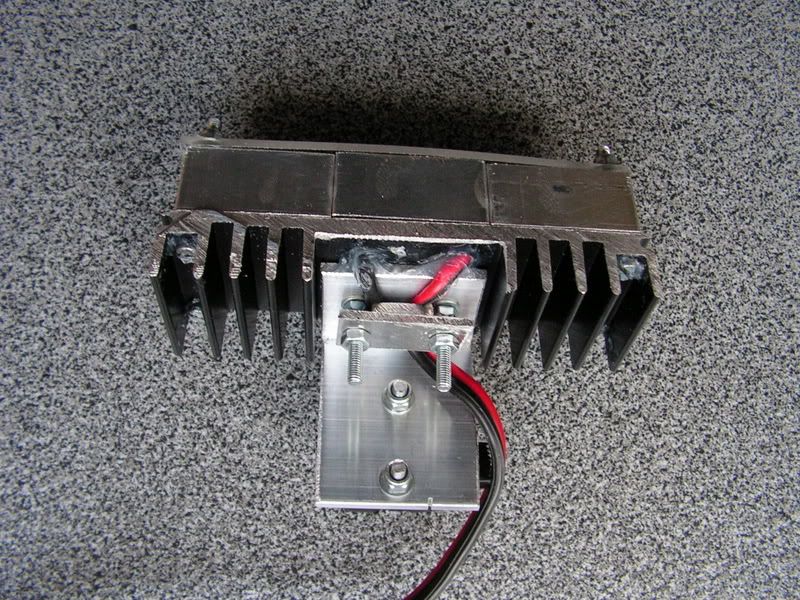

bak:

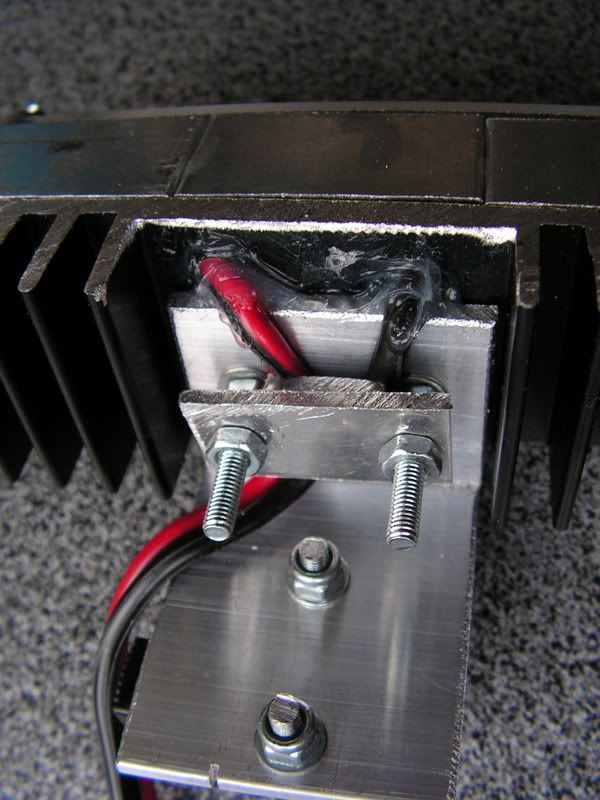

bak igjen:

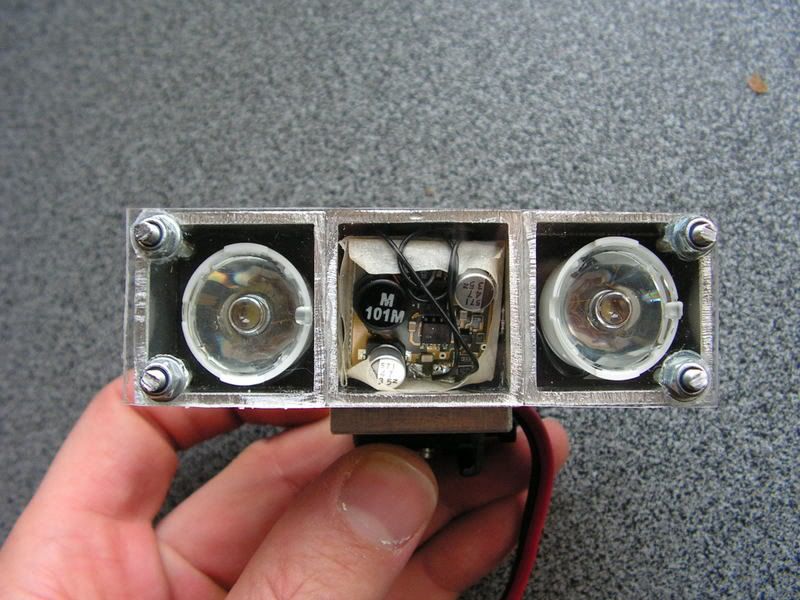

front:

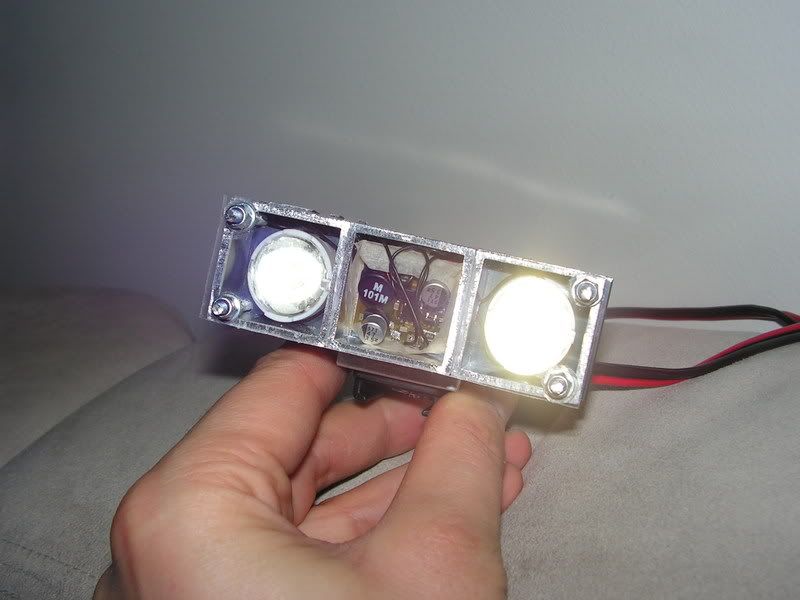

med lys:




sammenlignet med en mini maglite AAA med helt nye batterier:





jeg har gått litt rundt i bakgården og testkjørt litt, og det ser igrunn lovende ut. dette blir nok en hjelmlys siden jeg har 2 x 6 grader linser. bygger nok en til til styrebruk med litt mer spredning.
