Jeg har laga meg ny leke. Simulator med bevegelse.

Jeg har laga meg ny leke. Simulator med bevegelse. #1344873 03/03/2012 22:37
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Du vet det er en bra leke når den har nødstoppbryter! http://www.youtube.com/watch?v=vVI6H6mGsY4

Ukevis med tegning og planlegging, mye aluminium, mye MDF, noen maskinskinner, et par vinsjmotorer, og litt elektronikk.

Noen ganger tenker jeg: "Hva har jeg gjort?"

Redigert av Tor Arne; 03/03/2012 22:37.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1344875 03/03/2012 22:39
Registrert: Jul 2009
Innlegg: 6,774
Raymond Offline
Søk hjelp!
Offline
Søk hjelp!
Registrert: Jul 2009
Innlegg: 6,774
Hahahaha.. Ja det får'n si.. ICON_SMILE

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1344898 04/03/2012 00:02
Registrert: Oct 2008
Innlegg: 2,606
NjalVM Offline
Besatt
Offline
Besatt
Registrert: Oct 2008
Innlegg: 2,606
Hehe.. Tøfft.

Kunne ein fått sett resten av konstruksjonen også?


Vaskar kleda mine sjølv...
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1344899 04/03/2012 00:10
Registrert: Oct 2007
Innlegg: 5,596
JonahHex Offline
Leppedefekt kåbbåj
Offline
Leppedefekt kåbbåj
Registrert: Oct 2007
Innlegg: 5,596
Mad fett! Kjenner det kribler skikkelig!

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1344906 04/03/2012 01:35
Registrert: Jun 2010
Innlegg: 1,632
kitbay Offline
Ivrig
Offline
Ivrig
Registrert: Jun 2010
Innlegg: 1,632
Wow..! Imponert.. hvordan får du programmet til å sende signaler til vinsjene ?

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1344986 04/03/2012 10:48
Registrert: Feb 2012
Innlegg: 932
B
brandonman:) Offline
Ringrev
Offline
Ringrev
B
Registrert: Feb 2012
Innlegg: 932
si meg en ting.. kan jeg få den når du har gått lei av den? ICON_LAUGH

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345012 04/03/2012 11:51
Registrert: May 2007
Innlegg: 1,279
schnappi Offline
Krokoknøtt
Offline
Krokoknøtt
Registrert: May 2007
Innlegg: 1,279
Sitat: Tor Arne
Du vet det er en bra leke når den har nødstoppbryter! http://www.youtube.com/watch?v=vVI6H6mGsY4


Det ser skikkelig kult ut.

Kunne du fortelle litt mer om det hele? Både hardware og softwarebiten. Helst med bilder.


Ich bin Schnappi, das KLEINe Krokodil
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345029 04/03/2012 12:54
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Robotmotorstyringsenhet: http://www.pololu.com/catalog/product/1393

Styringsprogram med diverse spill-plugins: http://www.x-simulator.de/forum/viewforum.php?f=44

To slike motorstyringer koblet til PC via USB er alt du trenger for å styre en motor. Styringsprogrammet har plugins som jobberi bakgrunnen av populære fly- og bilspill og tar ut nødvendig telemetri. Det er også et profilprogram hvor du lager profiler for maskinen din og hvert enkelt spill slik at maskinen oppfører seg akkurat som man vil.

Min maskin er fundamentalt forskjellig fra de andre simulatorene som er laget. Så godt som alle andre har laget sin simulator med rotasjonspunktet under setet, fordi det er enklest. Man trenger bare en drivknute under setet, og en plate, så er den nesten komplett. Problemet med det er at mange av kreftene som påføres kropen blir motsatt. Se denne videoen som et eksempel http://www.youtube.com/watch?v=XhmmWWjhx_o&feature=player_embedded
Når han bremser så blir kroppen hans dyttet fremover for å skape den ønskede fremoverlente vinkelen som skal simulere bremsekrefter. Det samme gjelder i svinger. Man kan se at hodet kastes feilvei idet setet akselererer, og ikke oppnår riktig følelse før det har stoppet. Dette er grunnen til at jeg ikke ha rgiddet bygge en simulator før.

Min simulator har rotasjonspunktet på begge aksene høyt over hodet, slik at kroppen opplever alle kreftene i den retningen de oppleves når man kjører i virkeligheten. Jeg har også justerbart rotasjonspunkt, og kan senke rotasjonspunktet helt ned til brystnivå ved å vinkle skinene jeg har brukt, slik at simulatoren roterer rundt brystet mitt. Det er fordi jeg har tenkt å bruke den i flysimulatorer også. Ulempen med mitt konsept er at det krever litt mer effekt og bevegelsesrom, og er mange ganger mer komplisert å bygge.

Vedlegg
Min CAD-tegning
En vinsjmotor fra Netthandelen, modifisert med potmeter for å fungere som servo.
MDF-deler til cockpit-gulvet.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345031 04/03/2012 12:58
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Jeg begynte å tegne midt i desember, og begynte å bygge midt i januar. De fleste MDF-delene, og en del aluminium, er skjært ut i CNC-fresen min.

Her freser den ut litt MDF i sakte fart: http://www.youtube.com/watch?v=CCwiaYWPIM4&feature=youtu.be

Vedlegg

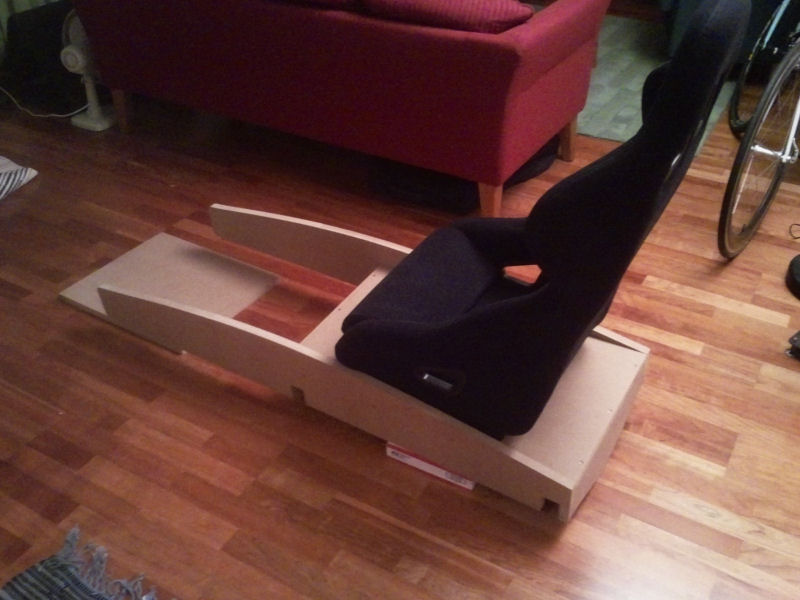

Prøvemontering av skinnemodulene.
Beslag til skinnesporene.
Starten av monteringsfasen.
Første test.
Bak skjermene.
Redigert av Tor Arne; 04/03/2012 13:09. Rediger grunn: La til video.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345040 04/03/2012 13:06
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Maskinen min er litt fremtung, men det er med vilje. Jeg kunne ikke unngått det uten å kompromittere på hvor rotasjonspunktet havner i forhold til kroppen. Jeg har bestilt en pneumatisk sylinder og skal lage meg en luftfjær som gir konstant press fremover for å nøytralisere vekten fremme. Foreløpig bruker jeg bare en strekkfjær, som ikke er optimalt da den blir hardere jo mer den strekkes, og svakere der den trengs mest. Den er så vidt synlig i bildet av kabelkveilen.

Vedlegg

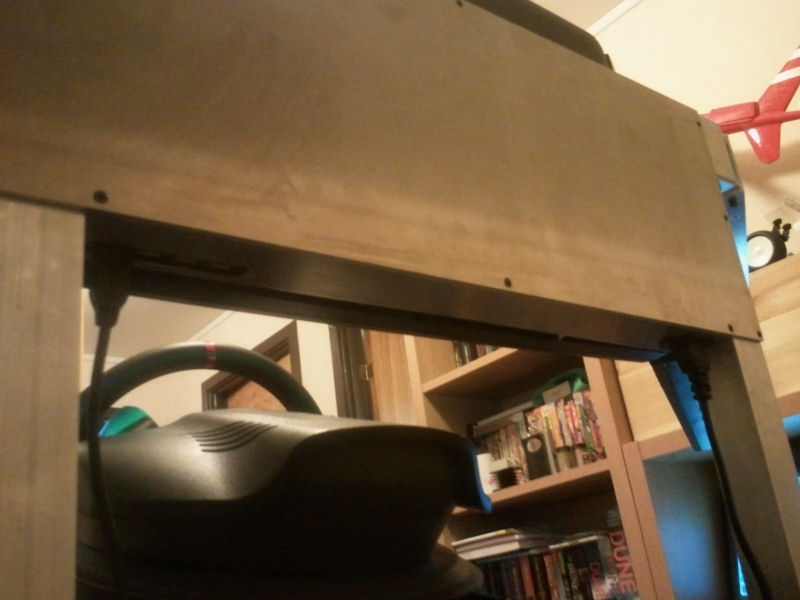

Elektronikkboksen under skjermstativet. Uttak under for USB-hub og strømkontakt til RAtt og pedaler.
Kabelkveil på gulvet med HDMI, USB og strøm.
Innholdet i elektronikkboksen bak. To 500W strømforsyninger til servoene. En liten 5v/12v-strømforsyning til vifte og nødstopprelé, to USB-styringskort, et halvlederrelé og masse ledninger. Topplokket blir gjort ferdig på mandag, så da blir det beskyttet.

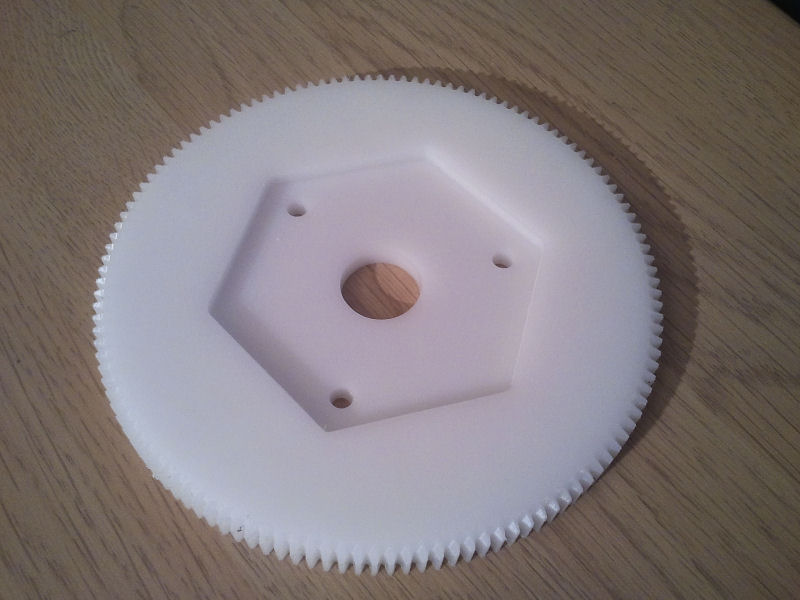

Hjemmelaget plasttannhjul som erstatter det originale ståltannhjulet i førstetrinnet. Stål mot stål bråkte noe infernalsk.
Fresing av det originale ståltannhjulet for å gjøre det om til et nav til plasttannhjulet.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345044 04/03/2012 13:08
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804

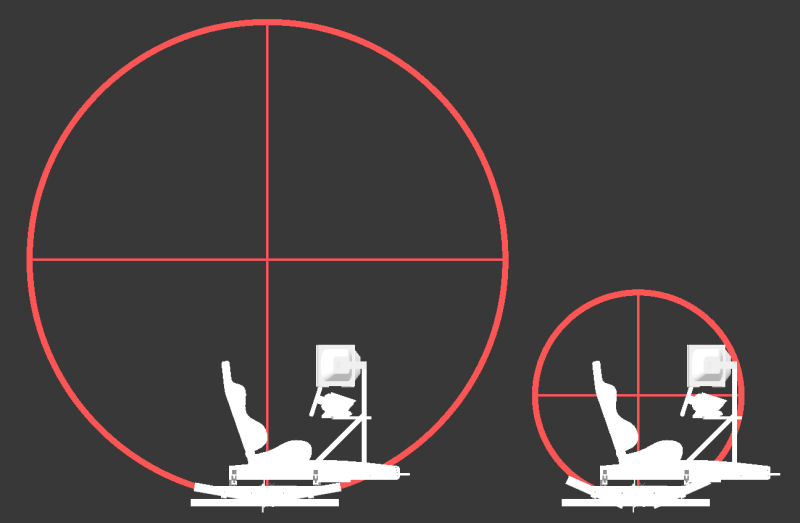

Her er et bilde som viser hvor rotasjonspunktene havner i de forskjellige modusene. Jeg har også en tredje modus som ligger midt imellom disse to, og da havner rotasjonspunktet rett over hodet mitt.

Redigert av Tor Arne; 04/03/2012 13:11.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345048 04/03/2012 13:13
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
http://www.x-simulator.de er det mange som bygger sine egne simulatorer og annet utstyr til PC. Det er også noen kommersielle løsninger der ute.

Redigert av Tor Arne; 04/03/2012 13:13.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345193 04/03/2012 18:27
Registrert: Aug 2007
Innlegg: 7,358
Knirkekne Offline
Søk hjelp!
Offline
Søk hjelp!
Registrert: Aug 2007
Innlegg: 7,358
Nerdlevel 10!

Men tenk så stilig å koblet dette opp på Flightsim!


Strange women lying in ponds distributing swords is no basis for a system of government.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Knirkekne] #1345221 04/03/2012 19:30
Registrert: Apr 2010
Innlegg: 254
EirikO Offline
Entusiast
Offline
Entusiast
Registrert: Apr 2010
Innlegg: 254
Sitat: Knirkekne
Nerdlevel 10!

Men tenk så stilig å koblet dette opp på Flightsim!

I alle fall så lenge du dropper looping.. ICON_TONGUE

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345241 04/03/2012 20:04
Registrert: Feb 2012
Innlegg: 932
B
brandonman:) Offline
Ringrev
Offline
Ringrev
B
Registrert: Feb 2012
Innlegg: 932
skulle så gjerne flydd pmdg 737 på den der! ICON_TONGUE

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345293 04/03/2012 21:09
Registrert: Jul 2006
Innlegg: 4,939
progres Offline
Besatt
Offline
Besatt
Registrert: Jul 2006
Innlegg: 4,939
flotte greier. søkkimponert
bygger du en kameradolly for meg så skal jeg filme og lage tour d' andørja for deg

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345351 04/03/2012 22:55
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Det er telemetri direkte fra spillets fysikkmotor. Jeg tror det i noen tilfeller er spillutviklerne selv som har laget plugin.

Bremsefølelse fungerer bra med min simulator, men det er ikke snakk om mange G man opplever, og jeg tror ikke det er så oppløst at man merker tydelig når man bremser over grensen. Jeg skal kjene etter neste gang. Det er god hjelp i et godt force feedback-ratt når man skal bremse da. Det som er aller mest moro er å kjøre utfor bratte bakker i høy fart. Det føles faktisk som om man raser utfor.

Jeg prøvde med X-plane 9 i kveld. Tiden gikk mest med på å justere motorstyringen så det ble bra, da det var litt hakkete respons med samme verdiene sim funka i bil. Jeg fikk det til etter hvert. Jeg prøvde å fly i mye turbulens og det var helt latterlig. Jeg ble ekstremt flysyk.

Det støtter også MX Flight Sim X.

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1345940 05/03/2012 21:01
Registrert: Feb 2012
Innlegg: 932
B
brandonman:) Offline
Ringrev
Offline
Ringrev
B
Registrert: Feb 2012
Innlegg: 932
fsx er bedre ICON_WINK ble sykt keen på en sånn,hvor mye kostet det deg å lage den+timer?

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1346001 05/03/2012 22:08
Registrert: Jun 2006
Innlegg: 128
U
Unparalleled Offline
Tørr bak øra
Offline
Tørr bak øra
U
Registrert: Jun 2006
Innlegg: 128
Det her er ordentlig kult!

Hva med en fire-punkts sele som strammer til rundt overkroppen når du bremser. Ville ikke det forsterket følelsen av å bremse?

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1348676 09/03/2012 22:07
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Har allerede planlagt beltestrammer, men vet ikke om jeg gidder lage.

Det er foreløpig ikke mulig å bruke simulatorer mot andre plattformer enn Windows, så vidt jeg vet.

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1348679 09/03/2012 22:14
Registrert: Jun 2010
Innlegg: 842
Alexr80 Offline
Ringrev
Offline
Ringrev
Registrert: Jun 2010
Innlegg: 842
Hva slags maskinvare bruker du til dette? Eyefinity eller Surround gaming?

Du har ikke vurdert å stippe skjermene for plast deksler så du ikke får så stort mellomrom mellom panelene?

Så utrolig kuult ut ihvertfall.

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1348697 09/03/2012 22:37
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Jeg kjører Eyefinity med et HD 6870-skjermkort. Det fungerer veldig bra. CPU er en i7 950 som er klokket to 4 GHz.

Jeg har vurdert å kappe plasten rundt skjermene, men vet ikke om jeg gidder. Når man spiller så legger man ikke mye merke til mellomrommene, for det kompenseres for det enten gjennom driverprogrammet, eller i spill som har støtte for det. Jeg har kjørt med Eyefinity i tre skjermer lenge før jeg bygde simmen, og det var aldri plagsomt.

Redigert av Tor Arne; 09/03/2012 22:39.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1348733 09/03/2012 23:57
Registrert: Jun 2010
Innlegg: 842
Alexr80 Offline
Ringrev
Offline
Ringrev
Registrert: Jun 2010
Innlegg: 842
ok. Har bare testa eyefinity selv, hadde aldri plass til mer en 2 skjermer, så ble ikke noe av for min del. 7970 annbefales også. 3gb ram som hjelper betraktelig når man gamer med eyefinity.

Men utrolig kuult prosjekt, skulle ønske jeg hadde plass til noe sånt selv. Blir jo en del gta 5 og dirt 3 for tiden.

Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1364701 03/04/2012 16:51
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Oppdatert video med forbedrede servoer og pedalbokskamera. Hehe. http://youtu.be/fT61BFrRL-M

Pedalbokskameraet har bittelitt anne bildefrekvens enn det andre kameraet, mindre forskjell enn det var mulig å utbedre i redigeringsprogrammet, så det er ikke syknronisert på slutten. HVis du lurer på hvorfor en F1-bil har H-gir så er det en F1-bil fra 1979.

Har lyst på 32" nå. Kanskje det er nok med 27" - må måle.

Redigert av Tor Arne; 03/04/2012 16:52.
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1364862 03/04/2012 20:43
Registrert: Aug 2011
Innlegg: 1,606
T
Trillebår Offline
Ivrig
Offline
Ivrig
T
Registrert: Aug 2011
Innlegg: 1,606
tror kanskje det hadde vært fetere med kamera monter i sete ryggen eller noe annet sted som satt fast i selve setet, da bevegelsen så noe rar ut kontra det man så på bildet:p om bildet beveger seg sammen med resten så kanskje det sier seg selv hvorfro, men sykt sweet rigg du har laga vil jeg si:p


-Sverre-
http://duckcityadventureteam.net/ fatbike, fluefiske og vinter morro
Rule #5 // Harden The Fuck Up
http://www.velominati.com/the-rules/
Re: Jeg har laga meg ny leke. Simulator med bevegelse. [Re: Tor Arne] #1364960 04/04/2012 02:19
Registrert: Jul 2009
Innlegg: 4,804
T
Tor Arne Offline OP
Besatt
OP Offline
Besatt
T
Registrert: Jul 2009
Innlegg: 4,804
Bevegelsene lurer kroppen til å tro den opplever G-krefter, og bakker. Når lyset er av så merker man ikke at det tilter i svinger og bremsing, man kjenner bare dyttinga når man forventer det.

Redigert av Tor Arne; 04/04/2012 02:22.
