Montere/bytte til Goodridge slanger Avid Elixir R

Montere/bytte til Goodridge slanger Avid Elixir R #1158332 26/04/2011 18:24
Registrert: Jun 2006
Innlegg: 487
-Joachim- Offline OP
Entusiast
OP Offline
Entusiast
Registrert: Jun 2006
Innlegg: 487
Hei,

Skal bytte bremseslanger til Goodridge, men er litt usikker på monteringen.

Spørsmål 1:

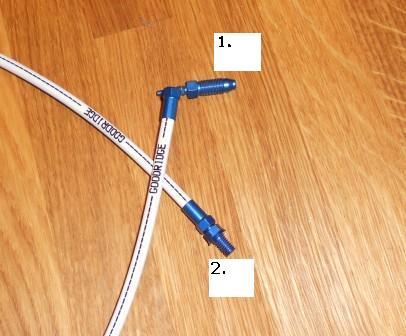

Se på bilde av slangen med tilkoblingene. Skal nr. 1 i kaliperen og nr. 2 i hendelen?

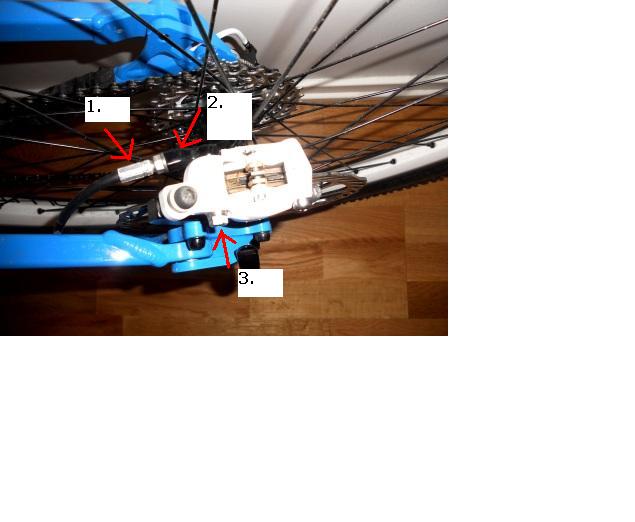

Spørsmål 2: Hvordan skal jeg montere slange/tilkobling på kalpiperen? Legger ved et bilde av kaliperen. Nr. 2 på bilde er vel det som kalles banjoen? Skal denne skrus helt av kalipen ved å løsne skure nr. 3?

All hjelp tas imot med takk.

Joachim

Vedlegg Goodridge web.jpgKaliper web 2.JPG
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: -Joachim-] #1158339 26/04/2011 18:35
Registrert: Sep 2006
Innlegg: 6,661
R
RobG Offline
(Formerly Fux)
Offline
(Formerly Fux)
R
Registrert: Sep 2006
Innlegg: 6,661
Spørsmål 1, helt riktig.

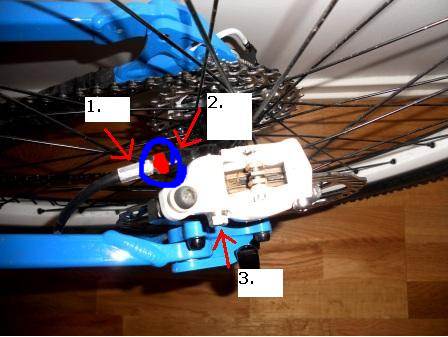

Spørsmål 2. Ta av kaliperen slik du ikke søle på skive di. Skru ut bolten jeg har farget rød.

Vedlegg 62087.jpg
Redigert av RobG; 26/04/2011 18:36.


#Pedalenkrs
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: RobG] #1158341 26/04/2011 18:37
Registrert: Jun 2010
Innlegg: 842
Alexr80 Offline
Ringrev
Offline
Ringrev
Registrert: Jun 2010
Innlegg: 842
For meg så ser det omvendt ut.
Nr 2 ser ut som den skal i caliper og nr 1 til hendel. Mulig jeg tar feil.

Men nr 1 er typisk henden feste og nr 2 er jo lik som den som allerede sitter montert.

Redigert av Alexr80; 26/04/2011 18:38.
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: RobG] #1158342 26/04/2011 18:38
Registrert: Sep 2006
Innlegg: 6,661
R
RobG Offline
(Formerly Fux)
Offline
(Formerly Fux)
R
Registrert: Sep 2006
Innlegg: 6,661
Skrue nr.3 er til å justere vinkelen på. Inni skruen er det en torx skrue du bruker nå systemet skal "bleedes".



#Pedalenkrs
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: Alexr80] #1158344 26/04/2011 18:39
Registrert: Sep 2006
Innlegg: 6,661
R
RobG Offline
(Formerly Fux)
Offline
(Formerly Fux)
R
Registrert: Sep 2006
Innlegg: 6,661
Sitat: Alexr80
For meg så ser det omvendt ut.
Nr 2 ser ut som den skal i caliper og nr 1 til hendel. Mulig jeg tar feil.

Men nr 1 er typisk henden feste og nr 2 er jo lik som den som allerede sitter montert.


Jo. Du har rett. leste litt kjapt.



#Pedalenkrs
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: -Joachim-] #1158356 26/04/2011 18:53
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Gi meg din mail adresse på PM og jeg kan sende deg monteringsanvisning på mail.

Har du kjøpt dette av meg? Fikk du ikke monteringsanvisning da?

Ring meg på 91173119 så kan jeg prøve å forklare litt også .


www.solvangracing.no
Importør av MDE rammer og sykler ,Middleburn, Mozartt komponenter, All Mountain Style og Goodridge. http://www.facebook.com/pages/Solvang-Racing/212544218843564
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: Sarptommy] #1158434 26/04/2011 20:09
Registrert: Jan 2010
Innlegg: 145
G
GjermundFjeld Offline
Tørr bak øra
Offline
Tørr bak øra
G
Registrert: Jan 2010
Innlegg: 145
og for guds skyld vær forsiktig med alt av alu-deler, knakk vel 5 stykk rundtomkring sist jeg byttet selv, mykt som smør.

Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: Sarptommy] #1158452 26/04/2011 20:19
Registrert: Jun 2006
Innlegg: 487
-Joachim- Offline OP
Entusiast
OP Offline
Entusiast
Registrert: Jun 2006
Innlegg: 487
Kjøpte av deg Tommy og fikk monteringsanvisning, men det står veldig lite om hvordan jeg skal skru det fast i hendel og caliper. Er det bare å skru ut bolten i hendel og skru ut bolten markert rød på bilde over? Deretter; skru nu slange fast?

Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: -Joachim-] #1158476 26/04/2011 20:39
Registrert: Apr 2004
Innlegg: 10,225
hbakken Offline
Høkk, da! Høkk!
Offline
Høkk, da! Høkk!
Registrert: Apr 2004
Innlegg: 10,225
har akkurat gjort samme operasjon selv.
Gikk til slutt fint.
Problemet jeg støtte på underveis var at banjo på bremsen (nr 1 på bilde nr 2) måtte skrus veldig hardt til.

Forresten, Tommy; når man tar av orginalslange så sitter det en liten O-ring på banjoskruen. Skal dette være nødvendig å flytte over til Goodrigde?
Jeg tenkte i mitt hodet at siden det ikke fulgte med i nytt koblingssett så skulle det ikke trenges, men jeg brukte den + strammet mye for å få det tett.



Den som kjører med et veldig dårlig øye, kommer ned med en nervøs og skjelven latter.
#NBNL -

Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: -Joachim-] #1158552 26/04/2011 21:43
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Sitat: -Joachim-
Kjøpte av deg Tommy og fikk monteringsanvisning, men det står veldig lite om hvordan jeg skal skru det fast i hendel og caliper. Er det bare å skru ut bolten i hendel og skru ut bolten markert rød på bilde over? Deretter; skru nu slange fast?


Da det ikke er sviwel koblinger til Elixir eller banjo så er det enklest å skru av kalipper og hendel og bruke dem som (skrutrekker). Ta først å monter koblingene på slangen til hendel. Skru av hendel å skru inn koblingen ved å bruke hendelen. Tre slangen der du vil ha den på ramma helt til kalipper. Kutt overflødig slange ved kalipper.
Monter på koblingene på slangen å skru av kalipper. Bruke kalipper på samme måte som med hendelen å skru kalipper inn på slangen. Vips ferdig å klart for lufting.


www.solvangracing.no
Importør av MDE rammer og sykler ,Middleburn, Mozartt komponenter, All Mountain Style og Goodridge. http://www.facebook.com/pages/Solvang-Racing/212544218843564
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: hbakken] #1158564 26/04/2011 21:59
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Sitat: hbakken
har akkurat gjort samme operasjon selv.
Gikk til slutt fint.
Problemet jeg støtte på underveis var at banjo på bremsen (nr 1 på bilde nr 2) måtte skrus veldig hardt til.

Forresten, Tommy; når man tar av orginalslange så sitter det en liten O-ring på banjoskruen. Skal dette være nødvendig å flytte over til Goodrigde?
Jeg tenkte i mitt hodet at siden det ikke fulgte med i nytt koblingssett så skulle det ikke trenges, men jeg brukte den + strammet mye for å få det tett.



Banjo? Kjøpte ikke du til Elixir da? Der er det ikke noen banjo. Men på bremser med banjokobling så skal det følge med nye o-ringer.
Har aldri montert på Elixir før men det er ferdige sett fra Goodridge du fikk av meg. Så det er o-ring på bolt nr 2 på bilde 1 på den orginale koblingen?
Rart. Skulle det være en pakning der så måtte det være en messingskive. Eller er o-ringen inne i m6 hullet? Her må det forskes. Mulig jeg missforstår her men tror ikke det skal være noen pakninger mellom koblingene på Elixir.
Flere har kjøpt Elixirkoblinger fra meg og jeg har ikke fått noen klager på disse men mulig Goodridge burde lagt meg en messingskive i kittet. CRC har heller ingen skiver med på bildet.


www.solvangracing.no
Importør av MDE rammer og sykler ,Middleburn, Mozartt komponenter, All Mountain Style og Goodridge. http://www.facebook.com/pages/Solvang-Racing/212544218843564
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: GjermundFjeld] #1158573 26/04/2011 22:17
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Sitat: GjermundFjeld
og for guds skyld vær forsiktig med alt av alu-deler, knakk vel 5 stykk rundtomkring sist jeg byttet selv, mykt som smør.


Ja alu knekker lettere enn stålkoblinger ja.
Men husk at collar og ,banjo,M6 eller M8 IKKE skal skrues mot hverandre og dras til. Det er ikke der tettningen er. Det skal være en liten glippe mellom disse. Eller sagt på en annen måte. Når man skrur med 8mm fastnøkkel på collaren mot f eks en M8 bolt som også har 8mm hode så skal disse 2 flatene ikke komme i kontakt med hverandre. Skrur man disse mot hverandre og trekker til så sier det knekk.
Kan jo hende at du har gjort det rett men synses det er rart å knekke så mange.

Har montert flere alukoblinger men har ikke knekt noen enda. Men har testet hvor mye de tåler en gang. Jeg måtte trekke til litt før den knakk men stålkoblingene tåler mye mer ja.

Redigert av Sarptommy; 26/04/2011 22:19.

www.solvangracing.no
Importør av MDE rammer og sykler ,Middleburn, Mozartt komponenter, All Mountain Style og Goodridge. http://www.facebook.com/pages/Solvang-Racing/212544218843564
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: Sarptommy] #1158622 27/04/2011 06:34
Registrert: Jun 2006
Innlegg: 487
-Joachim- Offline OP
Entusiast
OP Offline
Entusiast
Registrert: Jun 2006
Innlegg: 487
Sitat: Sarptommy
Sitat: -Joachim-
Kjøpte av deg Tommy og fikk monteringsanvisning, men det står veldig lite om hvordan jeg skal skru det fast i hendel og caliper. Er det bare å skru ut bolten i hendel og skru ut bolten markert rød på bilde over? Deretter; skru nu slange fast?


Da det ikke er sviwel koblinger til Elixir eller banjo så er det enklest å skru av kalipper og hendel og bruke dem som (skrutrekker). Ta først å monter koblingene på slangen til hendel. Skru av hendel å skru inn koblingen ved å bruke hendelen. Tre slangen der du vil ha den på ramma helt til kalipper. Kutt overflødig slange ved kalipper.
Monter på koblingene på slangen å skru av kalipper. Bruke kalipper på samme måte som med hendelen å skru kalipper inn på slangen. Vips ferdig å klart for lufting.


Takk skal du ha. Høres jo ut som en smal sak. Jeg får prøve meg etter jobb.

Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: -Joachim-] #1158630 27/04/2011 06:41
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Supert. Oppstår det problemer underveis så ta gjerne å ring meg. Er ute på en stitur fra ca 1700 til 1900 i kveld så da tar jeg ikke tlf.


www.solvangracing.no
Importør av MDE rammer og sykler ,Middleburn, Mozartt komponenter, All Mountain Style og Goodridge. http://www.facebook.com/pages/Solvang-Racing/212544218843564
Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: Sarptommy] #1158643 27/04/2011 06:59
Registrert: Apr 2004
Innlegg: 10,225
hbakken Offline
Høkk, da! Høkk!
Offline
Høkk, da! Høkk!
Registrert: Apr 2004
Innlegg: 10,225
Hei. Jo stemmer, det er Elixir. Litt feil av meg å si banjo da.

Det er en pakning/o-ring som tres på skruen som går inn i kaliperet, så det blir inni M6 hullet da ja. Tres på bolt 2 på bilde 1 og ligger i et spor i kaliperfestet (nr 2 bilde 2)


Den som kjører med et veldig dårlig øye, kommer ned med en nervøs og skjelven latter.
#NBNL -

Re: Montere/bytte til Goodridge slanger Avid Elixir R [Re: hbakken] #1158696 27/04/2011 08:02
Registrert: Feb 2006
Innlegg: 1,621
Sarptommy Offline
Ivrig
Offline
Ivrig
Registrert: Feb 2006
Innlegg: 1,621
Dersom M6 bolten er lik den orginale så skal nok o-ringen brukes. Litt merkelig at du måtte skru hardt til får å få det tett dog. Den orginale koblingen satt godt da du skrudde den ut tenker jeg.
